ESOTERIC F-03A

Een resultaat van de overvloedige aandacht die aan de ontwikkeling van de F-serie is besteed, is de volledig uitgebalanceerde configuratie van de voorversterker, die is afgeleid van onze zeer gewaardeerde C-serie voorversterkermodellen. Hij is ongevoelig voor ruis en levert pure en krachtige signaalversterking bij een ultralage impedantie.

Het enige ontwerpkenmerk van deze versterkers dat het Grandioso-denken het duidelijkst weerspiegelt, is hun dubbele monoconfiguratie, die volledige onafhankelijkheid van het linker- en rechterkanaal in alle fasen handhaaft, van de voorversterker tot de eindtrap van de eindversterker. Als Esoteric geïntegreerde versterkers, leveren de grote investeringen in circuitconstructie expertise en materialen die in de loop der jaren zijn ontwikkeld een uitstekende kanaalscheiding en een mate van geluidskwaliteit die de klasse overstijgt.

Een belangrijke rol in de gebalanceerde dubbele mono-configuratie van de F-serie is het gepatenteerde Quad Volume Control System (QVCS), dat in totaal vier nauwkeurig geschakelde weerstandsladdernetwerken omvat die samenwerken om elektronisch en onafhankelijk de linker- en rechterkanalen en hun positieve en negatieve fasen. Dit systeem zorgt voor een uitstekende audiohelderheid, uitstekende kanaalscheiding en zeer nauwkeurige fasekarakteristieken. Bovendien minimaliseert het resulterende kortere signaalpad de verslechtering van de geluidskwaliteit, terwijl een uitzonderlijk lage vervorming wordt gerealiseerd door alle bedrading voor de volumeregeling op het audiobord te elimineren.
* QVCS: Quad-volumeregelingssysteem

Als tegenmaatregel tegen ruis zijn alle besturingslijnen elektronisch gescheiden van het hoofdgedeelte van de voorversterker met behulp van isolatorelementen die in het voorpaneel zijn geïntegreerd.

Door gebruik te maken van dezelfde zeer nauwkeurige lagermechanismen die worden gebruikt in onze Grandioso-componenten, bieden de volumeregelaars en keuzeschakelaars van de F-serie een uitzonderlijk soepele werking met een analoog gevoel dat vrij is van mechanische speling. Kostenbesparend, alle paneelknoppen zijn ook op maat gemaakt van massief aluminium.

De dubbele mono phonostage-voorversterker (MM/MC) is voorzien van onafhankelijke stroombronnen voor het linker- en rechterkanaal en onafhankelijke circuits.

De krachtige hoofdtelefoonversterker biedt een overvloedige output om zelfs moeilijk te voeden high-end hoofdtelefoons met hoge impedantie effectief aan te sturen.

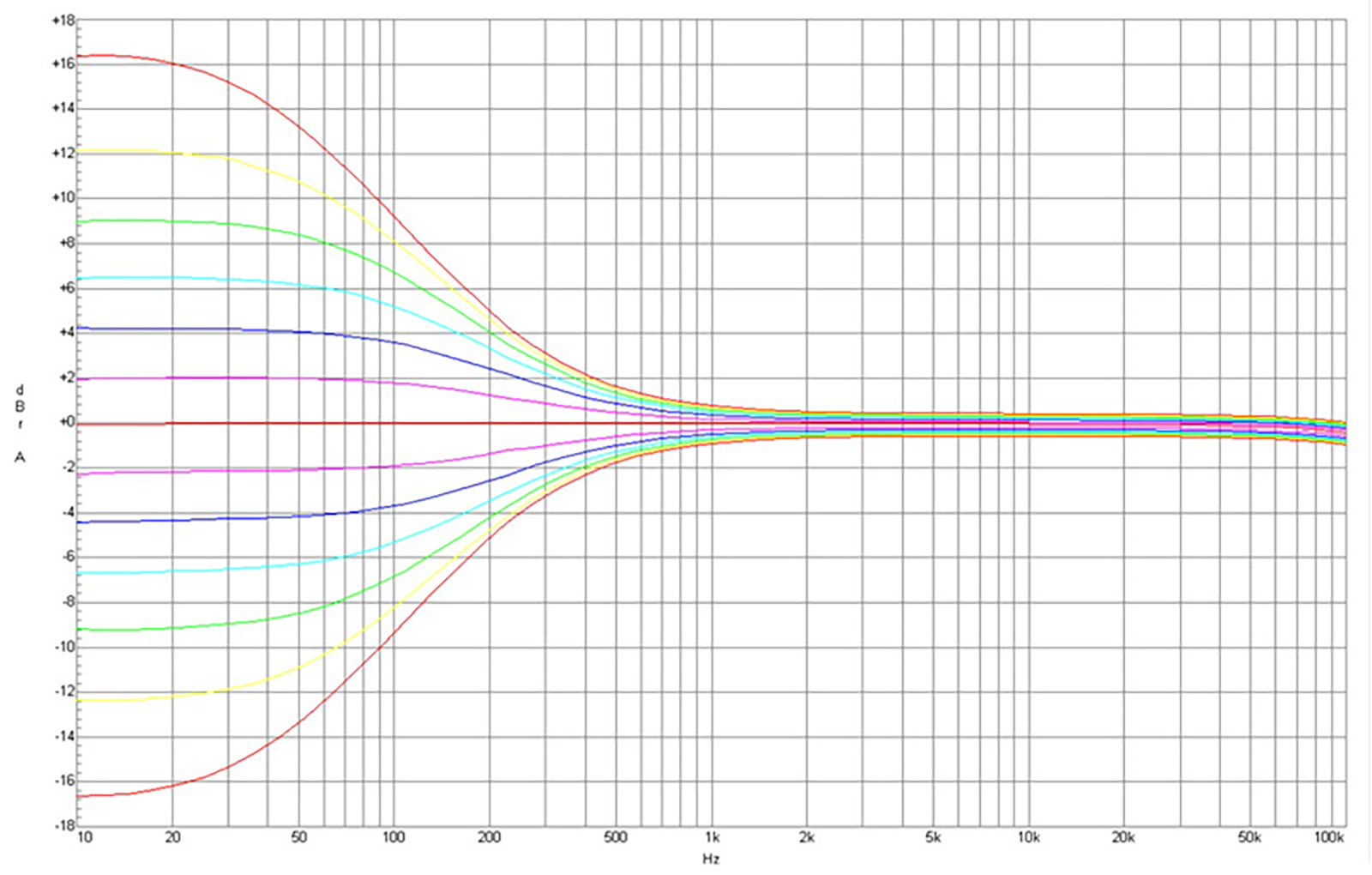

Toewijding aan het bereiken van alle kwaliteit die hoort bij high-end componenten resulteert in een gebalanceerde dubbele mono-configuratie bestaande uit vier circuits (L/R, -/+) voor elke band. Met dit systeem kunnen gebruikers de tooninstellingen aanpassen zonder zich zorgen te maken over verslechtering van de geluidskwaliteit. Door de variabele band meer dan normaal te verschuiven naar het hoge en lage frequentiebereik (14 kHz/63 Hz) kunnen de lage en hoge tonen fijn worden aangepast zonder het oorspronkelijke bronsignaal nadelig te beïnvloeden. Volledig elektronische besturing maakt ook fijnafstelling tot ±12dB in stappen van 0,5dB mogelijk. De middenband kan ook worden gebruikt als een voorinstelling voor luidheid wanneer deze op de min-kant is ingesteld en wordt gebruikt in combinatie met de Tone Bypass-schakelaar.

De frontstage van het vermogensversterkingsgedeelte is gebalanceerd in lijn met de gedachte achter onze afzonderlijke versterkers uit de S-serie. De lage impedantie en zuivere versterking vergroten het dynamische bereik nog verder.

De voedingen van de F-serie zijn voorzien van 940VA aangepaste EI-stroomtransformatoren met grote kern en 40.000 µF blokcondensatoren voor elk kanaal in een dubbele monoconfiguratie. In alle verbindingen wordt een grote kabel gebruikt om de impedantie te minimaliseren. Net als in onze afzonderlijke eindversterkers, bereikt deze uitstekende vermogenssectie een theoretisch lineair uitgangsvermogen van 30 W bij een belasting van 8Ω tot 60 W bij 4Ω voor een getrouwe reproductie van elke muzikale dynamiek.

Gebruikmakend van acht 1 mm dikke busbars gevormd uit zeer zuivere OFC, maakt het luidsprekeruitgangsgedeelte gebruik van MOSFET-schakeling zonder mechanische contacten. Spoelen zijn ook geëlimineerd uit de uitgangstrap om de impedantie te minimaliseren en de aandrijfcapaciteit te verbeteren.

De grote bipolaire LAPT*-transistors, die voorkomen in Grandioso-modellen tot en met de M1, leveren een uitstekende continue stroomcapaciteit van 17 A en 34 A onmiddellijk piekvermogen. Hun superieure hoge frequentiekarakteristieken spelen ook een cruciale rol bij de nauwkeurige reproductie van de meest delicate tonen.
* LAPT: lineaire versterkte vermogenstransistor

Afgeleid van ons vlaggenschip Grandioso-lijn, hebben de versterkermodules van de F-serie een drietraps Darlington-configuratie die gebruikmaakt van drie parallelle push-pull-secties om de uitstekende hoogfrequente kenmerken van hun LAPT-transistors getrouw naar voren te brengen. Gepatenteerde LIDSC*-schakelingen reduceren de tweede trap van de aandrijfsectie tot de uitgangsimpedantie van de eindtrap, waardoor een luidsprekeraandrijfcapaciteit wordt bereikt die bijna gelijk is aan die van onze afzonderlijke versterkers. NFB is ook geminimaliseerd om een ​​meer natuurlijke geluidskwaliteit te realiseren die bruist van leven.
* LIDSC: Lage Impedantie Drive Stage Koppeling

Het 3D-geoptimaliseerde chassis van de F-serie heeft een robuuste constructie die elk circuitblok zijn eigen speciale compartiment geeft. Interferentie tussen circuits wordt effectief geminimaliseerd terwijl de kortst mogelijke kabelgeleiding wordt bereikt. De buitenkant van het chassis is gemaakt van dikke aluminium panelen die compromisloos zijn vervaardigd volgens dezelfde ontwerpfilosofie die is doordrenkt met de afzonderlijke versterkers van Esoteric. Als gevolg hiervan kantelt hun zware constructie de weegschaal met een totaal gewicht van 32 kg, uitzonderlijk onder geïntegreerde modellen. Onze gepatenteerde stalen pinpointvoeten* ondersteunen de F-03A op vier punten om de negatieve effecten van trillingen te minimaliseren.

De voorversterker- en eindversterkersecties van de F-serie hebben dezelfde mate van verfijning als de afzonderlijke delen van Esoteric, en kunnen beide worden gebruikt als zelfstandige apparaten, of zelfs worden uitgeschakeld als ze niet worden gebruikt. De PRE-out maakt gebruik van een krachtige bufferversterker, terwijl XLR-uitgangen een zeer effectieve, volledig gebalanceerde configuratie bereiken. Systeemupgrades kunnen ook worden uitgevoerd zonder concessies te doen aan de kwaliteit, en een optionele kaartsleuf vergemakkelijkt de installatie van een optionele kaart, zoals OP-DAC1 D/A-converterkaart of OP-ESLA1 ES-Link analoge invoerkaart.
