ESOTERIC G-02X
De hoge precisie ESOTERIC G-01X master clock-genartor gebruikt nieuwe technologieën zoals “Wide Range Clock Buffer Amplifiers”, “Adaptive Zero Ground”-circuits en een zeer nauwkeurige rubidium-oscillator om het allerbeste in muzikale expressie uit uw digitale audiosysteem te halen.
Ultrahoge precisie rubidium-oscillator

* indien nieuw verzonden
Een extreem nauwkeurige, in Amerika gemaakte rubidium-oscillator met een frequentieprecisie van ± 0,05 ppb of ± 0,00005 ppm wordt gebruikt als de kern van dit buitengewoon nauwkeurige timingapparaat. Deze oscillatormodule is vervaardigd volgens de veeleisende specificaties van ESOTERIC, waarbij geluidskwaliteit en stabiliteit de hoogste prioriteit hebben. De geluidskwaliteit die men zou verwachten van een high-end model is bereikt.

“Breedbereik klokbufferversterker”

De “Wide Range Clock Buffer Amplifiers”, ontwikkeld voor het Grandioso G1 vlaggenschipmodel, zijn gebruikt om een nog groter frequentiebereik te bieden dan ooit tevoren. Deze discrete circuits die gebruik maken van hogesnelheidstransistoren met uitstekende hoge frequentieprestaties, zijn gescheiden voor elke uitgangsaansluiting om in hoge mate bij te dragen aan belangrijke verbeteringen in de geluidskwaliteit door een nauwkeurig en stabiel timingsignaal te leveren aan audio-apparaten.
Modus “Adaptive Zero Ground”
De G-01X heeft de “Adaptive Zero Ground”-schakeling geërfd van de Grandioso G1 tussen de interne rubidium-eenheid en de bufferversterkers. De modus “Adaptive Zero Ground” stuurt het aardingssignaal actief naar 0 volt en vermindert de ruis (willekeurige jitter) die wordt veroorzaakt door variatie in de aardingsspanning aanzienlijk. De gebruiker kan kiezen tussen de adaptieve modus en de normale modus, voor verschillende geluidskenmerken volgens hun luistervoorkeuren.
Aanzienlijke voeding

Er is een nieuw ontworpen voeding gebruikt om de prestaties van de nieuwe “Wide Range Clock Buffer Amplifiers” te maximaliseren, met een afzonderlijke voedingsregelaar die is toegewezen aan elk van de onafhankelijke bufferversterkers. De versterker en voeding zijn verdeeld in blokken om een zuivere en krachtige aandrijving te garanderen. Een grote ringkerntransformator wordt gebruikt als hoofdtransformator en een speciale El-kerntransformator wordt gebruikt voor digitale besturing. Een reeks van meerdere condensatoren wordt gebruikt voor het rimpelfiltercircuit en Schottky-barrièrediodes worden gebruikt voor een snelle respons om snelle digitale verwerking te ondersteunen, wat de nauwkeurigheid van de signaalgeneratie van de klok bevordert.

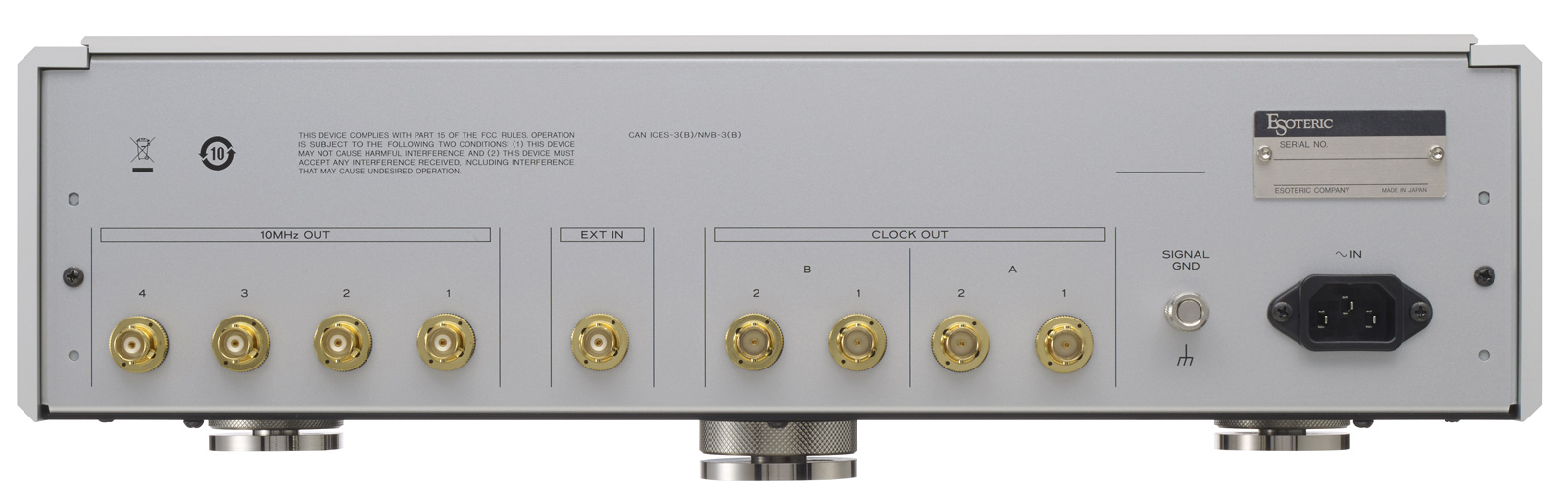

Acht uitgangen

De G-01X kan een kloksignaal leveren aan maximaal acht apparaten. Uitgang kan voor elke terminal AAN en UIT worden geschakeld. Het apparaat heeft vier 10 MHz sinusgolfklok uitgangsaansluitingen. De andere vier uitgangsklemmen (A x 2 en B x 2) maken het mogelijk kloksignalen uit te voeren op 100 kHz, 10 MHz (blokgolf) en de basisfrequentie van 44,1 kHz/48 kHz, tot een maximale frequentie van 22,5792 MHz /24.576 MHz, en voor elke terminal kunnen aparte uitgangsfrequenties worden ingesteld.
Externe 10 MHz/1 pps-ingang
Een referentiesignaal van 10 MHz of 1 pps kan extern worden ingevoerd door een apparaat zoals een GPS-ontvanger aan te sluiten op een externe invoerterminal. De interne rubidium-oscillator is gesynchroniseerd met een nauwkeurigere klok met een hogere middenfrequentie die wordt ontvangen van een satelliet, en dit maakt een stabielere rubidium-oscillatie mogelijk dan de kristalgestuurde oscillator die in de externe GPS-ontvanger is ingebouwd, waardoor de voordelen van een zeer nauwkeurig GPS-systeem optimaal worden benut. .
Vergulde BNC-terminals
De unit gebruikt gefreesde messing BNC-terminals om een veilige verbinding te bereiken. Hierdoor kunnen hoogwaardige kabels eenvoudig worden aangesloten en wordt transmissieverlies tot het uiterste beperkt.
Voorverwarmfunctie:
De unit beschikt over een voorverwarmmodus, die de unit uitschakelt maar stroom blijft leveren aan de interne rubidium-oscillator. Door de rubidium warm te houden, wordt de wachttijd verkort nadat de stroom is ingeschakeld en kan het apparaat onmiddellijk zijn volledige prestaties leveren.
Uitstekende chassisconstructie voor optimale prestaties

Aangezien de hoge precisie van de rubidium-oscillator hem delicaat en gevoelig maakt voor externe trillingen, is er speciale aandacht besteed aan de chassisconstructie om deze trillingen te beheersen. Het onderste chassis dat de verschillende componenten vastzet, heeft een spleetstructuur om interferentie tussen aangrenzende componenten te voorkomen. Verder is de unit voorzien van een dikke en zeer stijve aluminium paneelbehuizing en gepatenteerde ESOTERIC pinpoint-voetjes (patent nr. 40750477 JP) die het effect van externe trillingen minimaliseren.

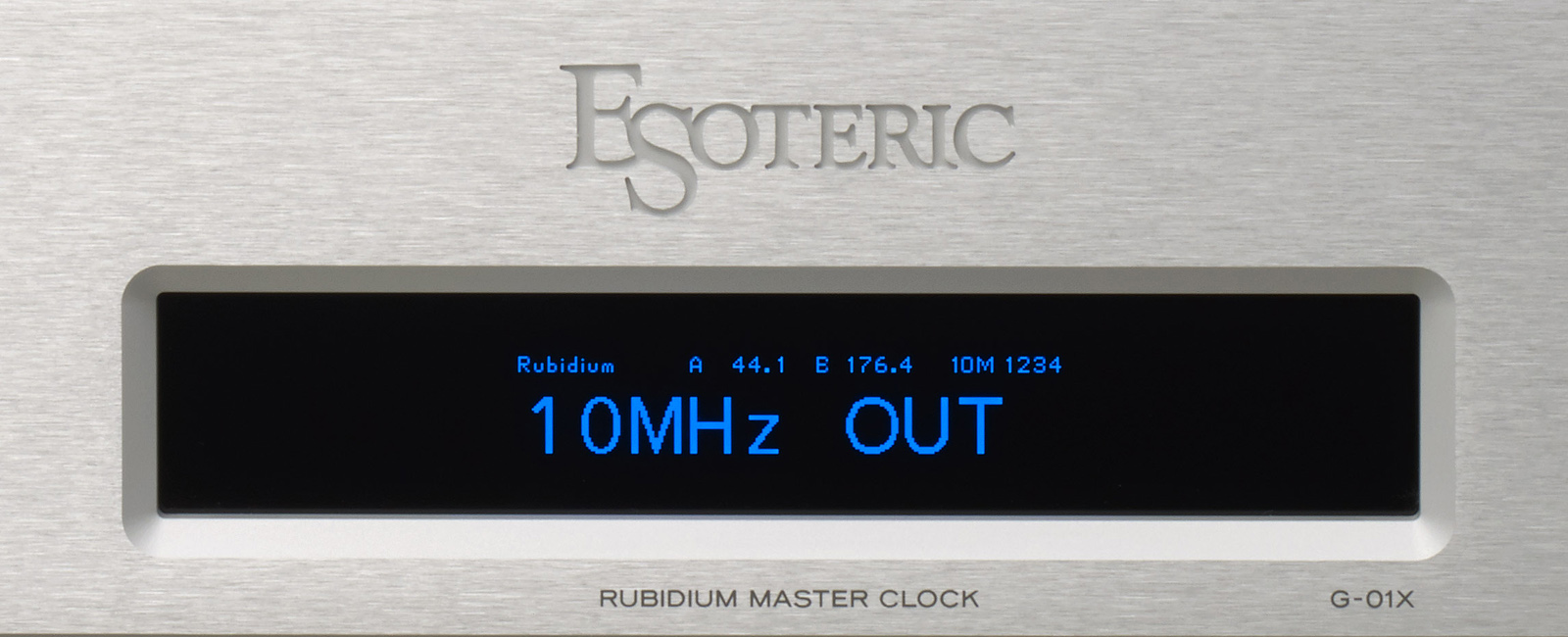

Organische EL-weergave

Het apparaat heeft een soepel en prachtig display dat geschikt is voor een hypermodern digitaal apparaat.
