Unison Research Reference Pre

Nadat we het ontwerp van onze vlaggenschip Reference monoblock eindversterkers hadden afgerond, creëerden we behoefte aan een voorversterker met dezelfde functies en geluidskwaliteit. We kwamen met een voorversterkerontwerp dat die serie waardig was, de Reference PRE. Gemaakt met de zorg en aandacht die kenmerkend is voor alle producten van Unison Research, is de Reference PRE voorversterker echt een mijlpaal in audioreproductie.

Unison Research Reference Pre

Veel Unison Research-klanten hebben de wens geuit naar een pure, volledig buizenklasse A-eindversterker met prestaties die aanzienlijk hoger zijn dan welk eerder Unison-product dan ook. Om aan deze eis te voldoen heeft het ontwerpteam van Unison Research een single-ended monoblokversterker ontwikkeld die 80 watt kan leveren in pure klasse A. Dit product is het eerste in een nieuwe lijn die alle ervaring belichaamt die door de jaren heen is opgedaan op het gebied van buizenversterkerontwerp. de referentieserie.

Nadat het eindversterkerproject was voltooid, werd een voorversterker met vergelijkbare kwaliteit en prestaties toegevoegd om te worden opgenomen in de referentieserie: de Reference PRE.

Vanaf het begin werd besloten om een ​​circuit te creëren zonder compromissen. Dubbele mono-indeling, drievoudig chassis om de voedingsfase volledig te scheiden van de lijn- en phono-fasen. Ingangsschakeling via tweetrapsrelais om mogelijke overspraak te elimineren. En een uiterlijk en aandacht voor detail die het beste Unison Research-product waardig zijn.

Om de kenmerken van de voorversterker kort samen te vatten: de eindtrap maakt gebruik van een 300B-buis en is in staat een onvervormde uitgangsspanning van 25 V te leveren over een bandbreedte van meer dan 100 kHz. De volumeregelaar is een hoogwaardig ALPS-model uit de HQPro for Audio-serie, een werkelijk uitstekend apparaat van de fabrikant waar Unison Research vanaf het begin de voorkeur aan heeft gegeven.
Alle voedingen worden gestabiliseerd via geïsoleerde hoogspannings-Mosfet-circuits met seriestabilisatie voor de eindtrap en dubbele stabilisatie in serie/parallel voor de lijn- en phono-trappen. De gelijkrichting gebeurt door supersnelle diodes en seriestabilisatie voor
de klepverwarmingscircuits (filamenten).
De gehele versterker maakt gebruik van maar liefst 18 signaaltriodes en 2 x 300B vermogenstriodes.

Vanaf het begin vormde dit project een grote uitdaging voor het ontwerpteam van Unison Research, en pas na een groot aantal tests met verschillende configuraties werd de uiteindelijke circuittopologie voor de Pre gekozen.

Unison Research Reference Pre

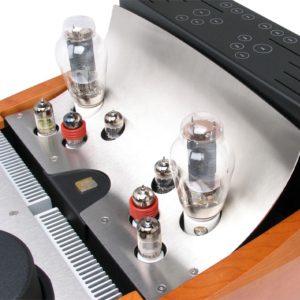

Eerst werd de structuur van de lijnniveau-versterker gedefinieerd. De ingangstrap maakt gebruik van een 6C45P-triode, een klep die bekend staat om zijn geluidsarme eigenschappen. Daarna volgt een driverfase met een dubbele triode ECC83. De twee triode zijn parallel geschakeld om de juiste versterking voor de trap en een voldoende lage uitgangsimpedantie te bieden voor een goede signaaloverdracht naar de volgende trap. De laatste fase bestaat uit een kathodevolger die een bijzonder lage uitgangsimpedantie mogelijk maakt en, zoals hierboven vermeld, wordt gerealiseerd met een 300B, een klep die bekend staat om zijn zeer gewaardeerde prestaties op het gebied van audioversterking.

De 300B is goed bekend bij het Unison-team en is met goede resultaten gebruikt in modellen als de SMART 300B en de zeer originele PALLADIO, die beide eindversterkers zijn. In dit geval is het gebruik van de 300B in de voorversterkerfase een uiterst ongebruikelijke maar vruchtbare oplossing. Het gebruik ervan zorgt ervoor dat de voorversterker een uitstekend aandrijfvermogen en lineariteit heeft.

Nadat de structuur van de versterkingsfase was bepaald, was de volgende stap het definiëren van een geschikte voedingsfase. De uiteindelijke keuze was een eerste trap met seriestabilisatie voor de vermogenstrap en een tweede parallelle regeltrap voor de versterkingstrappen. De voeding is voorzien van een energieopslagbank bestaande uit 4 parallelle condensatoren om parasitaire hoogfrequente impedantie in de voeding te verminderen.

Reference Pre

Ook de filamentspanning is hetzelfde en wordt gestabiliseerd met geschikte regelaars. De gelijkrichting wordt uitgevoerd met behulp van Shottky-diodes in een dubbele behuizing, die aanzienlijk minder schakelinterferentie hebben vergeleken met normale gelijkrichting. Deze oplossing is vooral nuttig in gevoelige gebieden zoals de triodekathodes.

Uiteraard vereiste de beslissing om vast te houden aan een dual-mono-structuur een verdubbeling van het gehele energiesysteem, inclusief het gebruik van twee onafhankelijke transformatoren, die daarom aan meer dan alle praktische eisen kunnen voldoen. Elke transformator wordt vervaardigd volgens strikte Unison Research-criteria met niet minder dan 8 onafhankelijke secundaire transformatoren.
De later beschreven phonotrap is voorzien van een tweetraps voeding en is volledig onafhankelijk van de voeding voor de lijntrap. Voor deze fase is feitelijk een oplossing gekozen die secundaire wikkelingen, gelijkrichtercircuits en filtering met tweetrapsstabilisatie omvat en volledig geïsoleerd is van de rest van de versterker.
Elke spanningsregeltrap maakt gebruik van een of meer vermogens-MOSFET’s en is in staat om alle resterende AC-componenten die aanwezig zijn in het gelijkrichtcircuit volledig te elimineren op een effectievere manier dan kan worden bereikt door zelfs een inductief filter van zeer hoge waarde.

Unison Research Reference Pre

De in- en uitgangspoorten zijn RCA-phono met verguld contactoppervlak om een ​​lange en betrouwbare verbinding te garanderen. Het aansluiten van in- en uitgangen in gebalanceerde modus is ook mogelijk via een transformatorkoppeling.
Er zijn uitgangen voorzien voor zowel de band als de subwoofer, waarbij het laatste signaal van de potentiometer wordt gehaald voor aansluiting op een externe eenheid. Zowel de band- als de subuitgangen worden gebufferd met behulp van een kathodevolgtrap bestaande uit een dubbele triode ECC82. De tape-monitoringfunctie is beschikbaar, evenals de mute-functie en de mogelijkheid om een ​​rumble-filter voor de phono-ingang in te voegen.

De ingangsschakeltrap bevindt zich op een circuit dat zich direct naast de ingangen bevindt om de signaalpaden tot een minimum te beperken. Het is gemaakt van hermetisch afgesloten relais van de hoogste kwaliteit met gouden contacten om een ​​lange en betrouwbare levensduur te garanderen. Elke ingang is voorzien van een schakeling van beide polen (signaal en massa / warm en koud). Op deze manier is alleen de geselecteerde broncomponent elektrisch verbonden met de voorversterker, waardoor de mogelijkheid van kabelgerelateerde aardlussen tussen verschillende componenten wordt geëlimineerd.
Bovendien wordt bij de ingangsselectie een tweetrapsrelais gebruikt, waardoor overspraak praktisch tot nul wordt gereduceerd. In feite worden ongebruikte ingangslijnen naar de signaalreferentieaarde geschakeld.

Unison Research Reference Phono Trap

De phonotrap is ontworpen om volledig onafhankelijk te zijn van de rest van de voorversterker en is in een apart deel van de kast ondergebracht. Er zijn twee ingangen beschikbaar, schakelbaar via relais, en de versterking kan voor elk afzonderlijk worden aangepast. Het is ook mogelijk om de ingangsimpedantie en belasting voor elke ingang onafhankelijk te selecteren, met behulp van vier nominale weerstands- en vier capaciteitswaarden voor in totaal 16 mogelijke combinaties.

Het phonotrapontwerp is gebaseerd op een 6C45P-triode gevolgd door een volledig passief RIAA-filter. Het signaal gaat dan naar een tweede triodetrap met nog een 6C45P. Net als in de geleidingsfase zijn twee ruisarme triodes geselecteerd. Een andere versterkingstrap met behulp van een ECC83 en tenslotte een kathodevolger met behulp van de tweede triode van de ECC83 completeren de lay-out van de phono-trap.

Zoals hierboven vermeld, zijn anode- en gloeidraadvoedingen volledig gescheiden van de andere voedingstrappen van de voorversterker. Beide leveringen zijn gestabiliseerd. In het bijzonder is de anodespanning voorzien van een dubbel stabilisatiesysteem. De stabilisator van het eerste serietype produceert een spanning die wordt geregeld ten opzichte van de signaalreferentie. Een tweede stabilisator van het parallelle type garandeert een constante spanning nabij de versterkertrap. Een geschikte impedantie tussen de twee stabilisatietrappen garandeert dat de stroom die tussen de twee trappen vloeit absoluut constant is, zowel voor de positieve kant als voor de referentieaansluiting. Dit betekent dat het sluiten van de signaalstroom alleen binnen de trap plaatsvindt, zonder de eerste stabilisatietrap te beïnvloeden. De versterkingstrap werkt daarom alsof deze gescheiden is van de rest van de schakeling en wordt dus niet beïnvloed door enige interferentie ervan.

Unison Research Reference opbouw

Bij dit project werd met veel andere details rekening gehouden. Er is bijvoorbeeld grote zorg besteed aan de interne verbindingen om aardlussen te voorkomen. Signaalverbindingen worden gesoldeerd in plaats van verwijderbare connectoren te gebruiken. Het chassis bestaat uit drie afzonderlijke delen, maar ze zijn met elkaar verbonden. Het voorste gedeelte bevat het volledige voedingssysteem. Het middelste gedeelte bevat de lijnversterking en het bovenste gedeelte bevat de phonotrap. Elke sectie werkt daarom afzonderlijk van de anderen, maar zonder de noodzaak van (en mogelijke problemen met) externe aansluitingen die uiteraard nodig zijn wanneer de versterkerbehuizing fysiek gescheiden is.

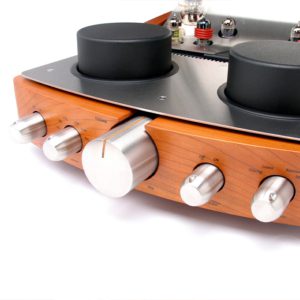

Het chassis is gemaakt van zwaar metaal om robuustheid en mechanische sterkte te garanderen. De buitendelen van roestvrij staal en hout bepalen het uiterlijk van de Reference Pre en passen visueel bij de krachtmonoblokken uit dezelfde serie. Dit is echter niet alleen een kwestie van uiterlijk. De bodycover bestaat uit een scherm van roestvrij staal, een niet-magnetisch materiaal met een lage thermische geleidbaarheid, waardoor de warmte van de 300B geen invloed heeft op de onderliggende circuits, wat duidelijk een positieve invloed heeft op de stabiliteit, geluidskwaliteit en lange levensduur. – termijnbetrouwbaarheid van de hele voorversterker. De massief houten onderdelen helpen trillingen in het chassis te beperken, wat op zijn beurt het voordeel biedt van sterk verminderde microfonie van de gevoelige ingangstrappen.

Zoals we zullen zien, was dit project het onderwerp van de overdadige zorg en aandacht die altijd het kenmerk is geweest van dit beroemde Italiaanse bedrijf. Het eindresultaat is een product dat de beste tradities van Unison Research waardig is en een nieuwe mijlpaal in de geschiedenis van audioversterking.
