Cayin Soul 170P
Vlaggenschip Klasse A Push-pull KT170 buizenversterker
De Cayin Soul 170P is de nieuwste eindversterker uit de stal van Cayin Lab, gebaseerd op meer dan 32 jaar expertise in vacuümbuisversterking. Ontworpen om uitzonderlijke muzikaliteit en kracht te leveren, maakt deze |Soul 170P gebruik van een klasse A-architectuur met krachtige TUNG-SOL KT170-buizen. Dit is tevens de allereerste keer dat Ccayin een klasse A-versterking heeft geïmplementeerd in de Soul-serie versterker, met als doel een frisse en emotionele sound op het KT170-geluid te presenteren. De Soul 170P biedt zowel stereo- als mono-werkingsmodi voor luidsprekers met een hoger vermogen.
Buizen en topologie

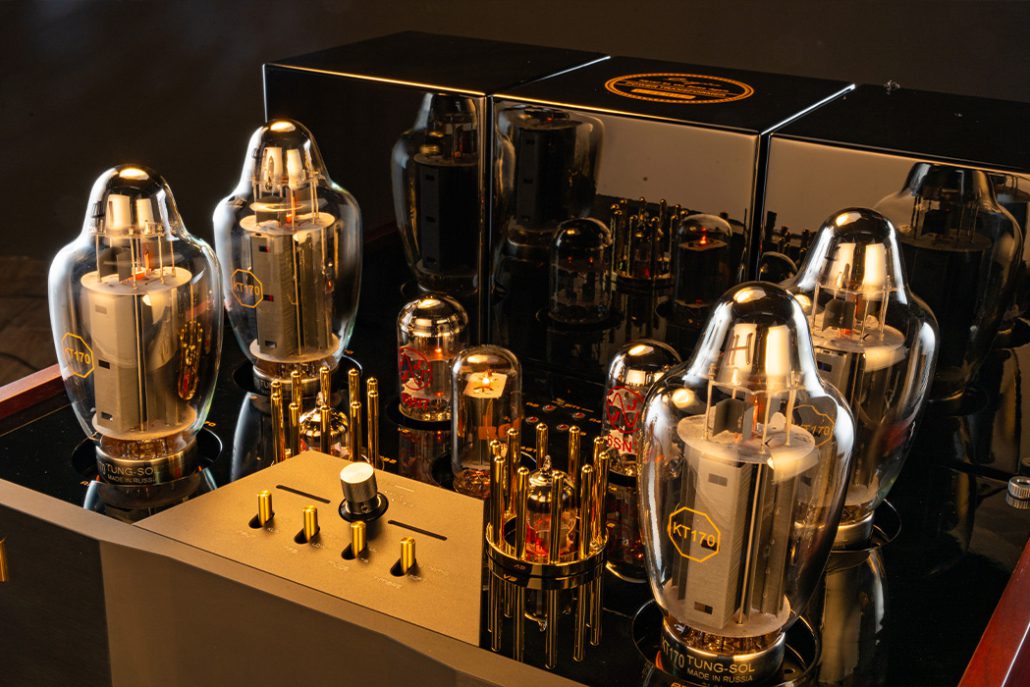

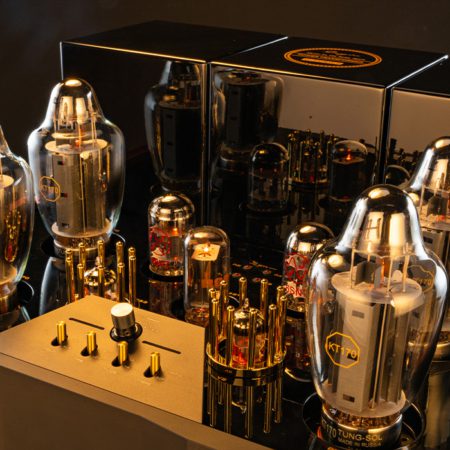

Het hart van de Soul 170P wordt gevormd door vier TUNG-SOL KT170 beam tetrodes, die werken in een push-pull-configuratie van klasse A. De versterker beschikt verder over:
Spanningsversterkingsbuizen: 2 × 12AU7
In de spanningsversterkingsfase zijn twee JJ 12AU7-buizen verantwoordelijk voor de initiële signaalversterking en zorgen ze voor de benodigde spanningsversterking voordat de eindtrap wordt aangestuurd. Hun lage vervormings- en ruiskarakteristieken dragen bij aan een stabiele signaalverwerking.

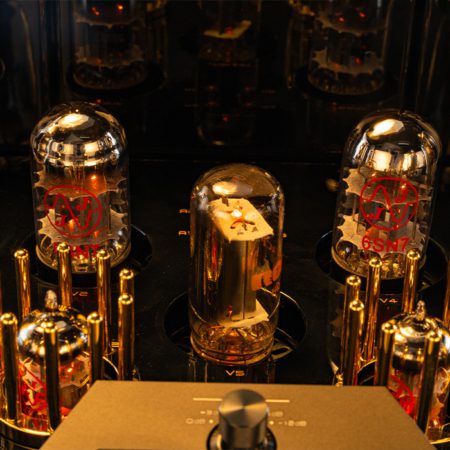

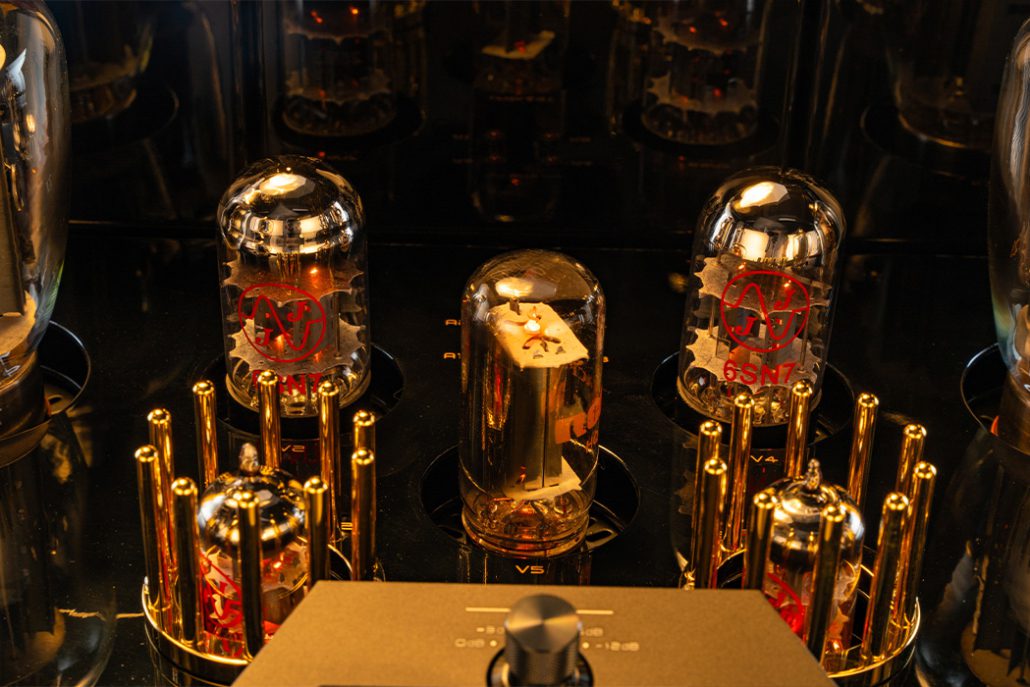

Stuurbuizen: 2 × 6SN7
De JJ 6SN7, ingezet in de driver-fase, staat bekend om zijn muzikaliteit en krachtige drive en draagt bij aan een geluid dat zowel emotioneel aansprekend als analytisch onthullend is.
Gelijkrichterbuis: 1 × 17AX4GT
Deze klassieke gelijkrichterbuis levert een stabiele gelijkspanning aan de drivertrap, wat zorgt voor betrouwbare prestaties en een verfijnd geluid met de geliefde muzikale expressie van de buizenbody.
Flexibele bedrijfsmodi
- Stereomodus: 60 W (ultralineair, per kanaal)
- Monomodus: 120 W (ultralineair, per kanaal)
Met een veilige schakelaar op het achterpaneel kunt u eenvoudig schakelen tussen stereo- en monomodus. Hierdoor kunt u de Soul 170P gebruiken in zowel twee-kanaals- als mono-configuraties met hoog vermogen.
Negatieve feedbackcircuits
Voor een verfijndere en natuurlijkere geluidsweergave maakt de Soul 170P gebruik van een zorgvuldig afgestemd Negative Feedback (NFB)-circuit. Cayin-ingenieurs hebben een gematigde globale feedbacklus toegepast, waarmee een balans werd gevonden tussen controle en muzikale expressie.

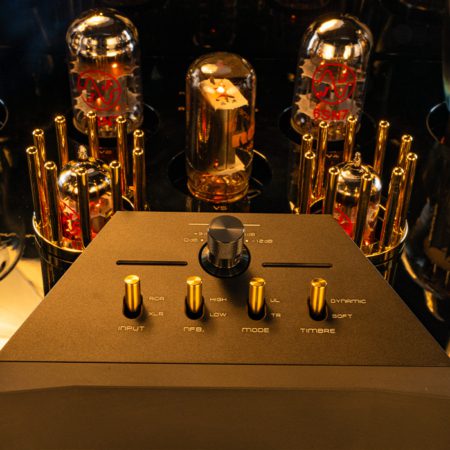

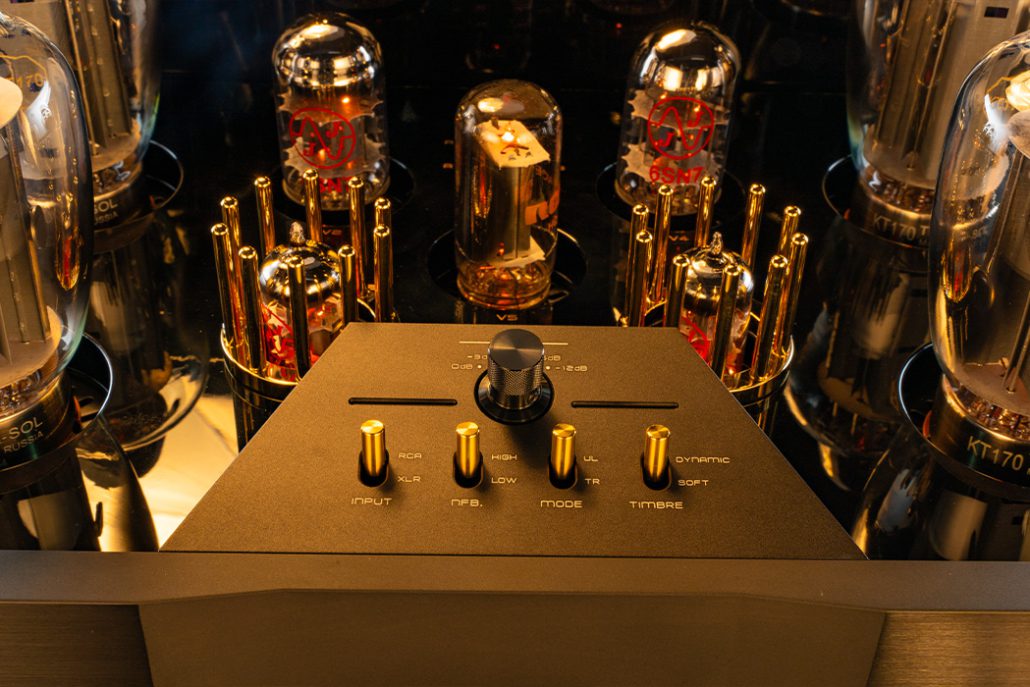

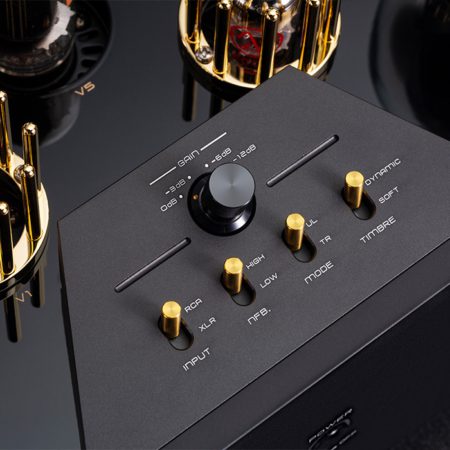

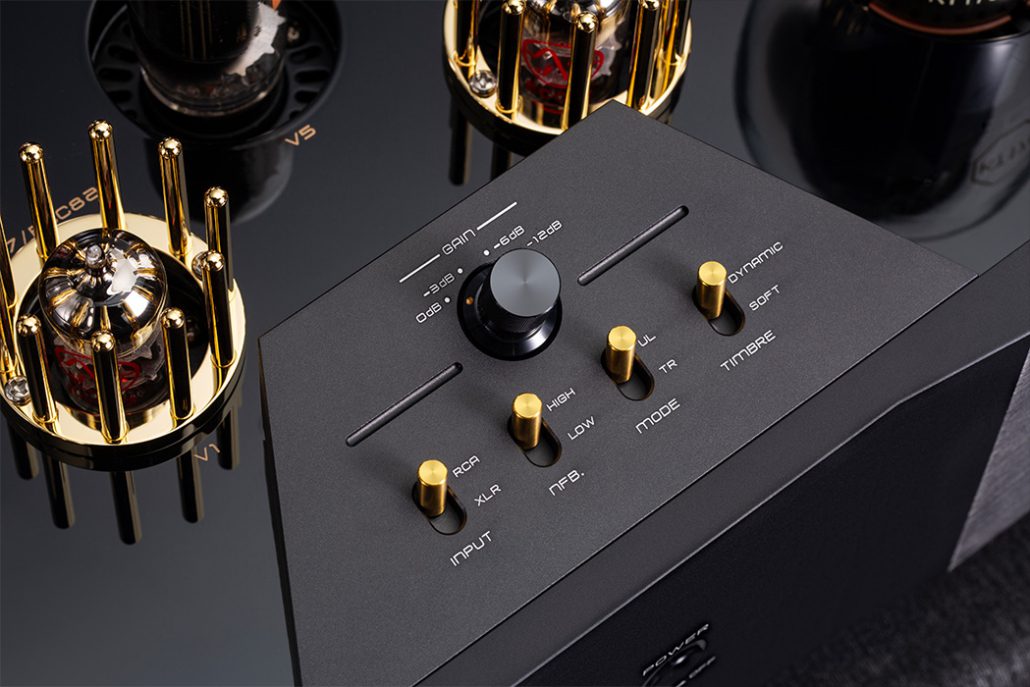

Bovendien beschikt de Soul 170P over twee selecteerbare NFB-niveaus (Hoog en Laag), waarmee gebruikers de geluidssignatuur van de versterker nauwkeurig kunnen afstemmen.
Kies Laag voor een opener, expressiever en emotioneel meeslepender geluid, of Hoog voor meer controle, verbeterde precisie en een meer analytische presentatie. Deze flexibiliteit stelt de Soul 170P in staat zijn karakter volledig te laten horen in een breed scala aan luidsprekers en muziekgenres.
Dynamische automatische bias
De Soul 170P is voorzien van een volledig geïntegreerd Dynamic Auto Bias servocircuit, waardoor eindbuizen naadloos kunnen worden vervangen zonder handmatige aanpassing. Dit systeem regelt nauwkeurig de bedrijfsstatus van elke KT170-buis, wat zorgt voor een optimale afstemming en een langere levensduur van de buizen, terwijl de operationele veiligheid en levensduur van de buizen behouden blijven.
Componentselectie en interne bouw
De versterker is met de hand geassembleerd met point-to-point-bedrading, wat zorgt voor een laag signaalverlies, minimale overspraak en interferentie. De belangrijkste componenten zijn:
- Verzilverde interne bedrading
- Anti-resonantie voeten van aluminiumlegering
- Aangepaste handgewonden ringkernvoedingstransformator en EI-breedband-uitgangstransformator
Beschermende eigenschappen
- Buizen-softstartcircuit (vertraging van 60 seconden)
- MCU-gestuurde beschermingslogica

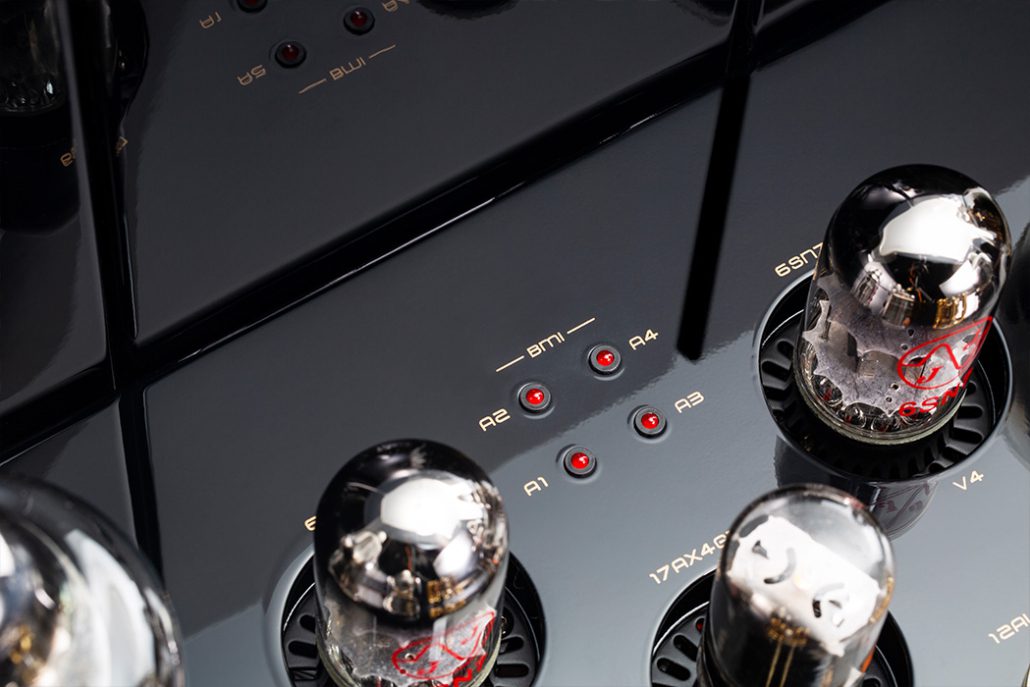

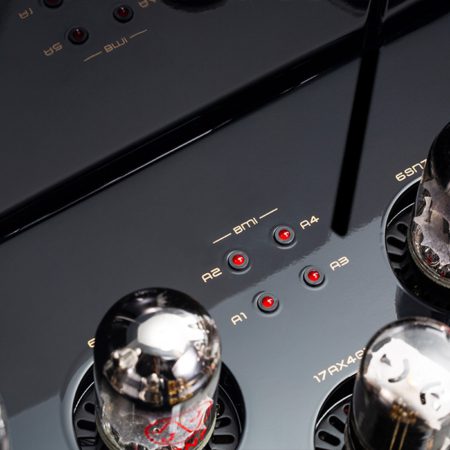

- BMI-indicatoren (om storingen in de eindbuis te detecteren en automatisch de veiligheidsmodus in te schakelen)
Connectiviteit

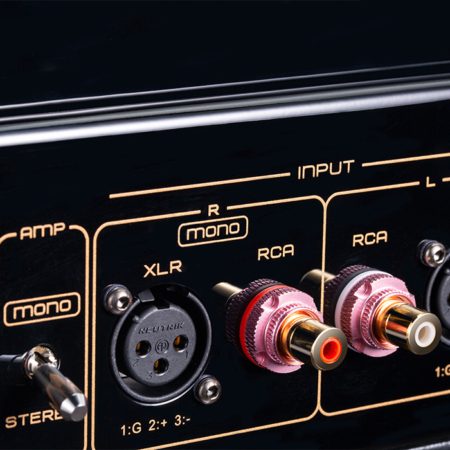

- Ingangen: 1 × XLR, 1 × RCA
- Luidsprekeraansluitingen: 4Ω en 8Ω uitgangen
