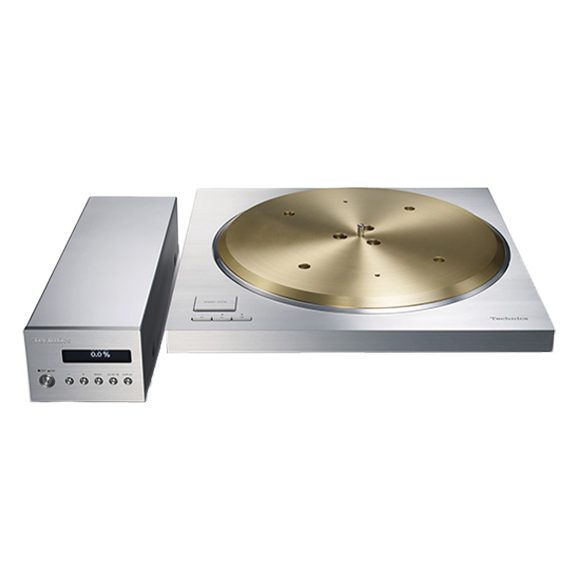

Technics SP-10R-FLC

De motor die het hart vormt van de direct drive draaitafel is gebaseerd op de kernloze direct drive motor die werd ontwikkeld voor de SL-1200G die in 2016 werd gelanceerd en verder werd verbeterd. De nieuw voor dit doel ontwikkelde dubbele rotor-type kernloze motor met dubbele spoel had aan beide zijden spoelen voor 12-polige, 18-spoelaandrijving, met voldoende hoog koppel om de zwaargewicht-klasse schotel (ongeveer 7,9 kg) aan te drijven. . Door de spoelen aan beide zijden 60 graden te verschuiven, werd de stijfheid van het substraat verbeterd, werden fijne trillingen onderdrukt en werd de zelfinductie verminderd. Deze verbeteringen bereikten een stabiele rotatie van 0,015% wow en flutter of minder, wat wordt beschouwd als de meetlimiet. Ook gebruiken de druklagers die het zwaargewicht-klasse plateau ondersteunen een speciaal technisch plastic om zowel hoge stijfheid als betrouwbaarheid te bieden.

De motor die werd ontwikkeld voor de SL-1200G diende als platform voor de direct drive motor. De dubbele spoel, versterkte druklagers en een chassis met verhoogde stijfheid zorgden voor een gestabiliseerde motor met een laag zwaartepunt. Door twee roestvrijstalen gewichten met een hoge stijfheid en een hoog soortelijk gewicht aan de onderkant van het chassis te plaatsen, blijven de stijfheid en het lage zwaartepunt behouden. Deze grondige maatregelen om ongewenste trillingen te voorkomen, helpen om een ​​overweldigende rotatieprecisie te bereiken en S/N te verbeteren.

Het draaiplateau positioneert wolfraamgewichten, die een extreem hoog soortelijk gewicht hebben en moeilijk te verwerken zijn, op de buitenomtrek van een 10 mm dik messing gewicht. Het messing gewicht is gelamineerd op het gegoten aluminium, waardoor het plateau een totaal gewicht heeft van ongeveer 7,9 kg en een traagheidsmassa van ongeveer 1 ton¥cm. Een dempend rubber voor het elimineren van ongewenste trillingen is ook aan de achterkant bevestigd om een ​​drielaagse constructie te vormen en een hoge stijfheid en uitstekende trillingsdempende eigenschappen te bereiken.

De bedieningseenheid is gescheiden van de hoofdeenheid om de effecten van ongewenste ruis op de hoofdeenheid te onderdrukken. Om een ​​voedingscircuit te verkrijgen dat een goede regeling biedt voor een hoog koppel, wordt een schakelende voeding gebruikt. Om de ruis die de pick-up bereikt te verminderen, is de schakelende voeding uitgerust met een unieke technologie die zorgt voor een spanningsvoorziening met minimale ruis door een nieuw ontwikkeld “ongewenst ruisonderdrukkingscircuit”. Om de ruis te minimaliseren, zelfs tijdens communicatie, wordt een zeer betrouwbaar systeem gebruikt dat bestand is tegen de effecten van externe ruis voor de communicatie tussen de hoofdeenheid en de besturingseenheid. Deze grondige ruisonderdrukkingsmaatregelen bereiken ’s werelds hoogste S/N-niveau.

Deze draaitafel ondersteunt niet alleen LP (33 1/3 rpm) en EP (45 rpm) analoge platen, maar ook SP (78 rpm). Het toerental (rpm) kan ook tot op twee cijfers na de komma (maximaal ±16%) worden ingesteld vanaf de besturingseenheid. Het OLED-display is ook in staat om rotatie weer te geven met een nauwkeurigheid tot op twee decimalen nauwkeurig, zodat de gebruiker uiterst nauwkeurige rotatie zowel kan horen als zien.

Om gebruikers in staat te stellen de draaitafelbasis en toonarm van systemen zoals de SP-10MK2 en SP-10MK3 te blijven gebruiken, zijn de vorm en schroefposities van de SP-10R-basisplaat zo ontworpen dat montage op de SP-10MK2 en SP-10MK2 mogelijk is. 10MK3 voor volledige achterwaartse compatibiliteit. De besturingseenheid heeft ook dezelfde vorm en grootte als de SP-10MK2-voedingseenheid voor probleemloze vervanging.
