Soulnote P-3 Reference

Soulnote P-3 Reference

Soulnote P-3 Reference. Type-R-circuits worden gebruikt in de niet-NFB-balansversterker

De uitgangslijnversterker maakt gebruik van Type-R discrete niet-NFB-balanscircuits die nauwkeurig zijn afgestemd voor gebruik met een voorversterker.

Het bevat ook de nieuw ontwikkelde, superhoge kwaliteit naakte folieweerstanden. Met emitterweerstanden van 1 ohm en een uitgangsweerstand van 3,9 ohm levert hij verbluffende informatiedetails en S/N-aanwezigheid voor superieure aandrijfmogelijkheden van de voorversterker.

High-end weerstandsschakelmethode audiovolumeregelcircuit

De best mogelijke methoden en onderdelen van de hoogste kwaliteit zorgen voor de beste audiovolumeregeling. Alle weerstanden in dit apparaat zijn naakte folieweerstanden van ultrahoge kwaliteit. De schakelrelais maken ook gebruik van het nieuw ontwikkelde RSR-2-12D (Reference SOULNOTE Relay) op maat gemaakte relais met ultralaag verlies. De volumeregeling is geconfigureerd met 144 stappen in intervallen van 0,5 dB. Levendigheid en geluidskwaliteit blijven onaangetast, zelfs als u het volume verlaagt.

GND schakelende ingangskeuzeschakelaar

Een belangrijke factor die de verslechtering van de geluidskwaliteit in voorversterkers beïnvloedt, zijn GND-lussen en ruisinbraak bij het aansluiten van meerdere geluidsbronnen. Eén manier om dit probleem te elimineren is door een schakelmethode aan de GND- en signaalzijde toe te passen, zodat niet-geselecteerde apparaten in een staat worden gehouden waarin hun connectoren zijn losgekoppeld. En om interferentie van de relaisverbinding te voorkomen, gebruiken de selectors in dit apparaat allemaal de RSR-2-12D.

Volledige dubbele monoconstructie

Dit apparaat maakt gebruik van een dubbele monoconstructie die gebruik maakt van twee identieke en speciale sets I/O-terminals, printplaten, voedingscircuits, stroomtransformatoren, relaisaandrijfcircuits en relaisvoedingen voor de linker- en rechterkanalen. Ook de voeding van de microcomputer, inclusief de transformator, is volledig gescheiden. Een fotocoupler houdt de stuursignalen volledig gescheiden van het relais, het enige contactpunt met het signaalsysteem.

Volledig gescheiden GND

Het linkerkanaal, het rechterkanaal en de besturingssystemen hebben elk een keramisch geïsoleerd chassis om een ​​volledige scheiding van de linker-, rechter- en besturings-GND te bereiken. Elke GND kan worden aangesloten via de instellingen van de schakelaar aan de achterzijde, maar omdat elke GND volledig gescheiden is, biedt de luisterervaring een ongelooflijk uitgebreid driedimensionaal geluidsveld met expressief, natuurlijk geluid.

Extreem krachtige stroomtransformator

Elke kant van de analoge voedingstransformator maakt gebruik van een grootschalige, niet-epoxyharsvullende ringkerntransformator van 280 VA. Inclusief de stuurtransformator kan deze unit in totaal 600 VA bereiken, wat overeenkomt met de A-2 en de sterkste capaciteit in de geschiedenis van SOULNOTE. Het hoorbare aandrijfvermogen van de transformator verbetert naarmate de betere regeling mogelijk wordt gemaakt door het grotere vermogen. De hoge aandrijfmogelijkheden van de P-3 zullen de kwaliteit van de eindversterker en de luidsprekers veranderen.

Verticale transformatormontage

De transformator is verticaal op de printplaat gemonteerd, zodat eventuele schadelijke lekflux evenwijdig aan de printplaat wordt georiënteerd, om mogelijk binnendringen in het circuit te voorkomen.

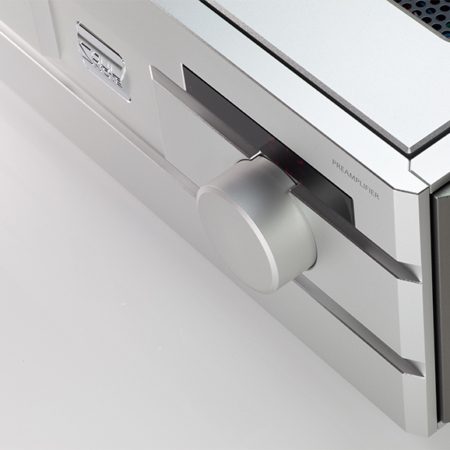

Optische roterende encoder met dubbele lagers en vliegwiel

Het vliegwieleffect van de grote, massieve aluminium volumeknop en de twee grootschalige lagers die worden gebruikt om mechanische speling te elimineren, zorgen samen voor een solide en uiterst nauwkeurige volumeregeling.

3-punts spike-aarding

De piek die rechtstreeks is aangesloten op elk van de drie basissen van de stroomtransformatoren (drie pieken in totaal) elimineert schadelijke trillingen van de transformatoren voordat deze zich naar het chassis kunnen voortplanten.

Niet-vaste AC-inlaatbasis

De AC-ingang maakt gebruik van de Jodelica ETP-600CU. Door de aluminium AC-inlaatbasis niet mechanisch te bevestigen, wordt dumpen van het achterpaneel voorkomen, wat resulteert in een uitgebreidere geluidskwaliteit.

Audiovisuele bron-bypass-functie

Elk XLR- en RCA-circuit heeft een audiovisuele bron-bypass-instelling die het volume en de uitvoer zonder versterking kan regelen.

Drijvende constructie

De Type-R printplaat en bovenkap zijn zwevend gemonteerd zonder mechanische bevestiging. Door de P-3 te bevrijden van mechanische belasting en de schadelijke effecten van luchtstortingen ontstaat een natuurlijke geluidskwaliteit en soundscape, vergelijkbaar met het verwijderen van de bovenklep.

GND-anker

De metalen aan de linker- en rechterkant zijn door keramische ringen geïsoleerd van het hoofdchassis en zijn rechtstreeks verbonden met de linker en rechter GND. Dit versterkt de voordelen (uitgebreidere soundscape en helderder gevoel) van de linker en rechter GND zwevende constructie.

Verbindingssysteem voor meerdere apparaten

Er kunnen meerdere apparaten worden aangesloten via UART-signalen. Master- en slave-instellingen zorgen ervoor dat alle slave-instellingen die van de master kunnen volgen. Hierdoor kunnen verschillen in het mastervolume naar de slaves worden gedupliceerd. Deze functie maakt bijvoorbeeld volumeregeling van meerdere versterkers mogelijk via een digitale kanaalverdeler na DA-conversie. En natuurlijk voorkomen deze verbindingen GND-lussen of andere problemen volledig dankzij het zwevende GND-controlesysteem.

RSR-2-12D (referentie SOULNOTE-relais)

Een afgedicht reedrelais met glazen buis en ultralaag verlies dat als basis vergelijkbaar is met een kwikrelais, is verder aangepast. Dit is een origineel, op maat gemaakt relais gemaakt door SOULNOTE dat een geluidskwaliteitsniveau kan bereiken dat vergelijkbaar is met dat van draad. Elke P-3 bevat 94 van deze relais.

Ultra hoogwaardige naakte folieweerstanden

We hebben kunstmatige folieweerstanden met ultrahoge precisie van satellietkwaliteit met uitzonderlijke temperatuureigenschappen toegepast en aanvullende aanpassingen gemaakt met de nadruk op de geluidskwaliteit. Deze weerstanden met ultrahoge geluidskwaliteit zijn in eigen huis ontwikkeld en maken gebruik van een naakt folieontwerp om dumpingen met schimmelhars te elimineren. Elke P-3 bevat 156 naakte folieweerstanden.
