Beschrijving

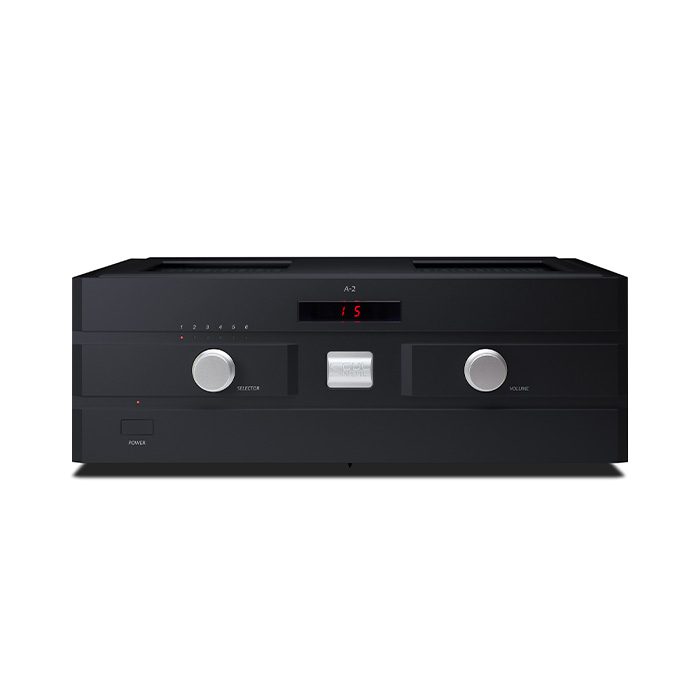

Soulnote A-2 ver.2

Het versterkercircuit van de Soulnote A-2 ver.2 maakt gebruik van een volledig NFB-vrij ontwerp zonder feedbacklus. De structuur is bewust eenvoudig gehouden: in essentie een eindversterker met alleen een keuzeschakelaar en volumeregelaar. Deze aanpak is essentieel om degradatie van het audiosignaal te voorkomen en de absolute helderheid en zuiverheid ervan te behouden.

Parallelle push-pull-configuratie met behulp van snelle, krachtige TO-3P-transistoren.

De eindtrap maakt gebruik van dezelfde parallelle push-pull-topologie met snelle, krachtige TO-3P-transistoren als in SOULNOTE’s vlaggenschip geïntegreerde versterker A-3.
De eindtransistoren zijn nauwkeurig gekoppeld op basis van hun hFE-eigenschappen, waardoor de toonvervaging die kan optreden bij conventionele parallelle push-pull-ontwerpen effectief wordt geëlimineerd.

Ultra-krachtige driverstage

De drivertrap maakt ook gebruik van dezelfde TO-3P-transistoren als de uitgangstrap. Het belangrijkste verschil met het oorspronkelijke ontwerp is dat er een grote ruststroom op de drivertrap wordt toegevoerd. Hierdoor worden hFE-variaties in de uitgangstrap, veroorzaakt door stroomschommelingen, direct gecompenseerd, wat resulteert in een uitzonderlijk krachtig aansturingsvermogen. Deze verbetering is een ware doorbraak in het circuitontwerp.

Vier etappes tellend circuit van Darlington

Om de eindtransistoren optimaal aan te sturen, wordt een viertraps Darlington-schakeling met hoogfrequente transistoren gebruikt. De stroomniveaus in elke trap zijn zorgvuldig geoptimaliseerd. Dit ontwerp biedt voldoende aansturingsvermogen en zorgt voor controle over elke luidspreker.

Nieuw ontwikkelde spanningsversterkingstrap

De spanningsversterkingstrap is volledig vernieuwd. Deze is aanzienlijk vereenvoudigd en ook het biascircuit is compleet verbeterd.

Niet-geïmpregneerde grote toroïdale vermogenstransformator

De uitgangsspanning is opzettelijk verlaagd. Daarbij wordt prioriteit gegeven aan het leveren van een momentane stroomsterkte bij lage impedantie in plaats van aan een maximaal uitgangsvermogen bij 8 Ω. Dit verbetert de waargenomen kracht en grip, wat resulteert in een aanzienlijk krachtiger effect.

Relaisgeschakelde gebalanceerde verzwakker

De volumeregeling maakt gebruik van SOULNOTE’s originele, op relais gebaseerde dempingssysteem, dat zeer nauwkeurige weerstanden in een gebalanceerde configuratie schakelt. De transparantie wordt aanzienlijk verbeterd, waardoor het geluidsbeeld driedimensionaal en helder naar voren komt. Ook de kwaliteit bij een laag volume is aanzienlijk verbeterd, zonder risico op signaalvervorming.

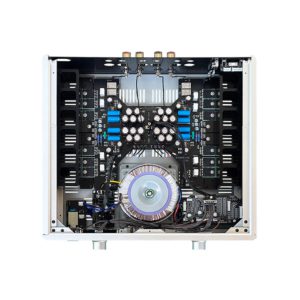

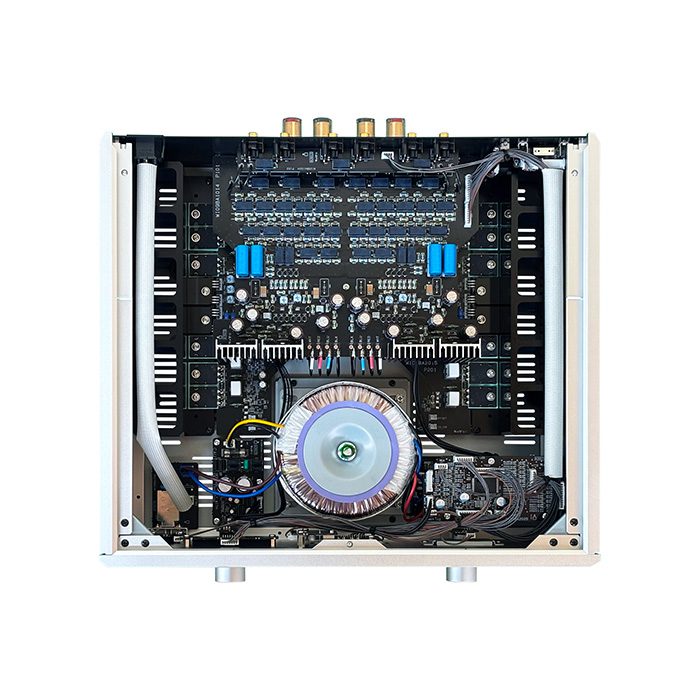

De ideale constructie

De ingangsaansluitingen, ingangsselector, volumeregeling en de spanningsversterkingstrap zonder terugkoppeling zijn allemaal geconcentreerd op één meerlaagse printplaat. Dit minimaliseert het ingangssignaalpad. Factoren die bijdragen aan de verslechtering van de geluidskwaliteit, zoals trillingen in verbindingskabels, inductieve componenten en de effecten van uitgestraalde ruis, zijn geëlimineerd zonder gebruik te maken van afscherming of filters die het geluid negatief zouden kunnen beïnvloeden. Deze constructie was alleen mogelijk dankzij de relaisgeschakelde gebalanceerde verzwakker.

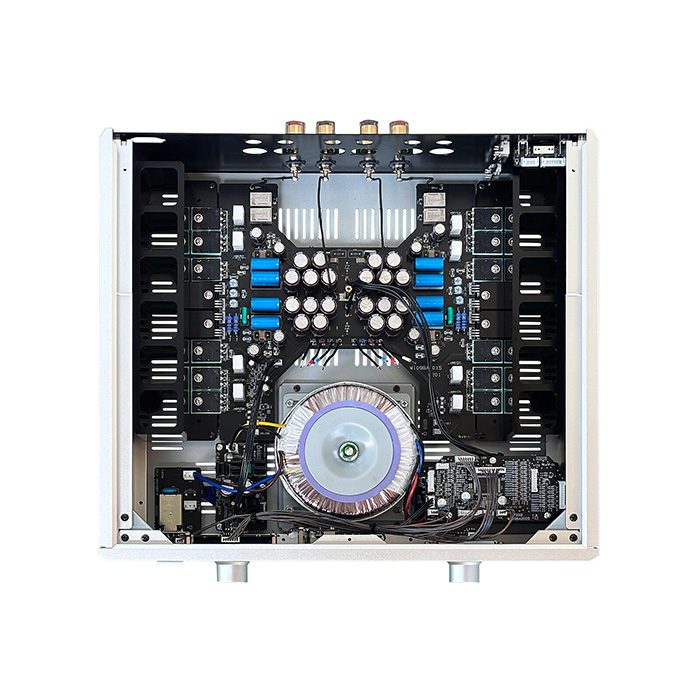

Vierlaags printplaat met een koperfolie van 70 micron dikte

Het voedingsblok, dat bestaat uit de eindtrap en de hoofdvoeding, heeft een binnenlaag van 70 micron dikke koperfolie als voedingsbus.　

De hoogstroomkring – “gelijkrichtercondensator → uitgangstransistor → plusaansluiting luidspreker → minaansluiting luidspreker → gelijkrichtercondensator” – wordt geminimaliseerd. Het elimineren van inductieve componenten in de hoogstroomkringen zorgt voor een uitzonderlijke frequentierespons en stabiliteit.

Directe bedrading zonder connectoren

Zowel in de voeding als in de signaalleidingen zijn de connectoren weggelaten; de kabels zijn in plaats daarvan rechtstreeks op de printplaten gesoldeerd voor directe verbindingen.

Schoorsteen-type warmteafvoer

De koelplaat is uitgevoerd in een schoorsteenvorm, waarbij gestreefd wordt naar een hoge koelefficiëntie en lage interne trillingen.

Structuur voor de hoogste geluidskwaliteit.

De gehele constructie is ontworpen met geluidskwaliteit als prioriteit. Dit omvat de zwevende bovenklep en de niet-vastzittende printplaat. Bovendien dient de voet direct onder de transformator om trillingen te dempen.

Vermogensversterkermodus

Deze modus onderbreekt de stroomtoevoer naar de microcomputer en omzeilt de selector en volumeregelaar. Dit verhoogt de signaal-ruisverhouding. In deze modus kunnen ook XLR- en RCA-ingangen worden geselecteerd.

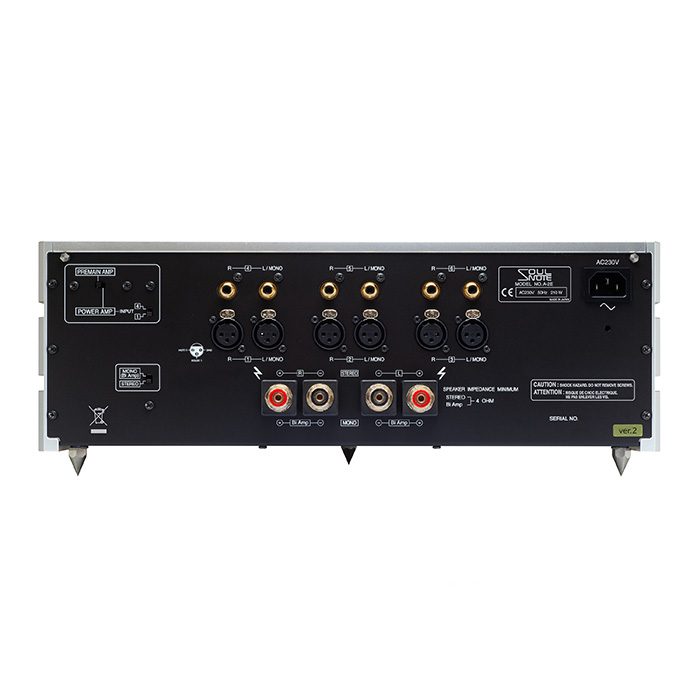

Vier verschillende selecteerbare modi

De volgende vier gebruiksmogelijkheden zijn beschikbaar:

• Stereo geïntegreerde versterker
• Bi-amp mono geïntegreerde versterker
• Stereo eindversterker
• Bi-amp mono eindversterker
