Beschrijving

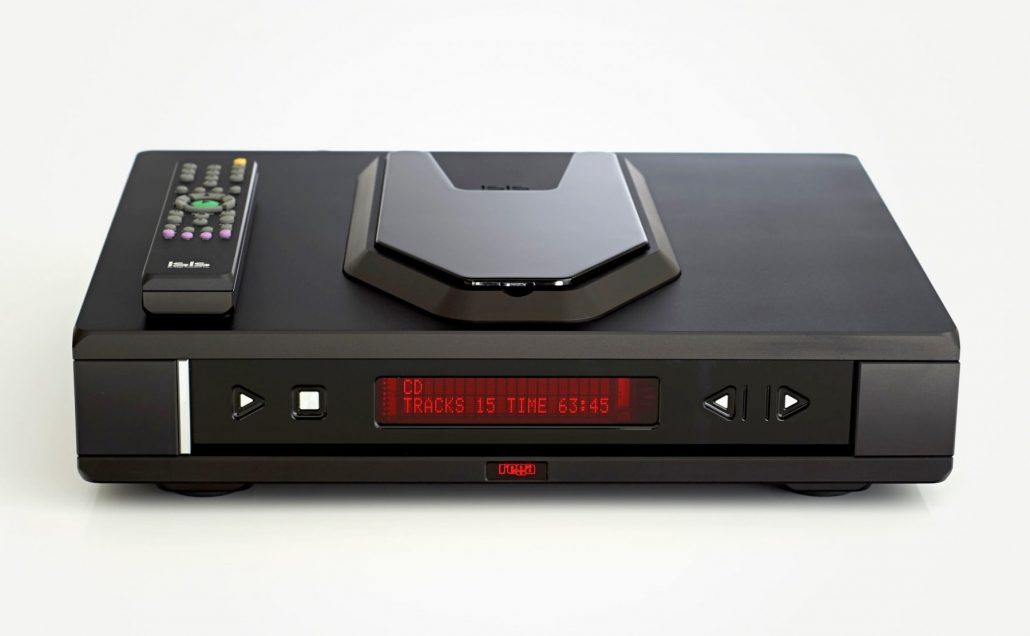

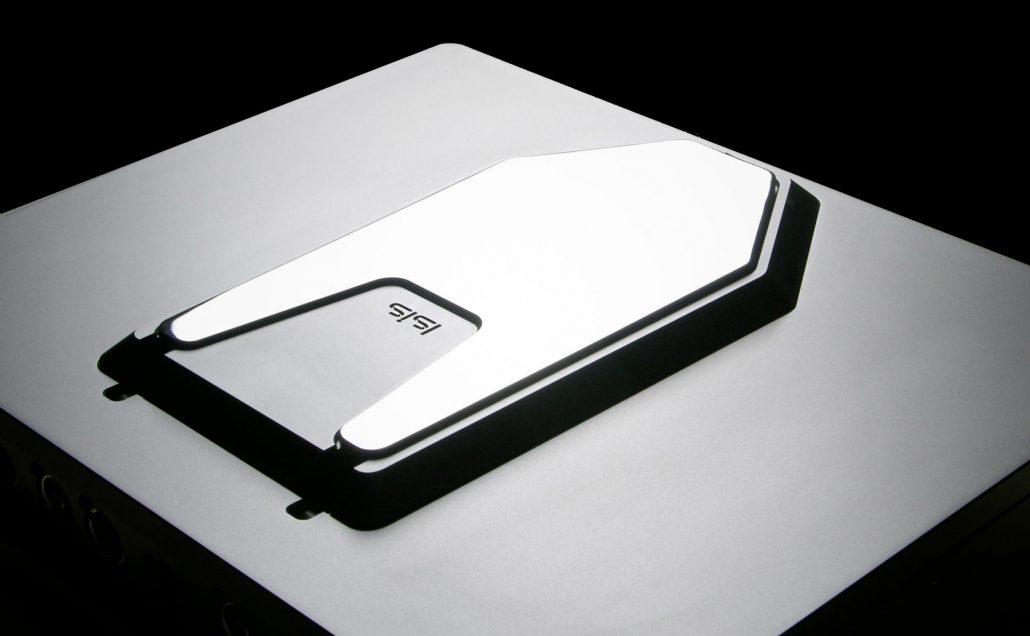

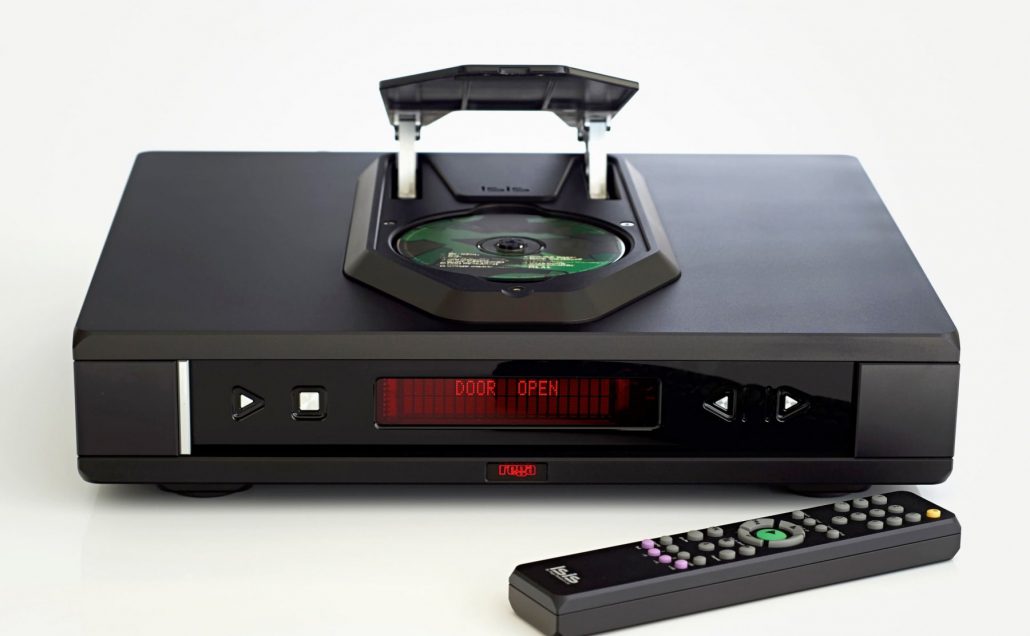

Rega CD speler ISIS
Rega Isis CD speler. Rega’s nu legendarische hoofdelektronica-ingenieur Terry Bateman heeft 10 jaar lang onderzoek gedaan naar het concept van een cd-speler met buizen in de eindversterker. Buizen zijn op grote schaal gebruikt in muziekinstrumenten en opnameversterking van de jaren 1950 tot heden, daarom was het logisch om een op kleppen gebaseerde cd-speler te ontwikkelen die past bij die van de signaalketen die in dergelijke toepassingen wordt aangetroffen.
Buizenversie van onze referentie Isis CDP
De Isis-buis deelt dezelfde digitale en USB-secties als in de solid-state versie, maar de analoge trap is op buizen gebaseerd met passieve filtering. Deze stage maakt gebruik van twee militaire specificatie triple mica 5814A (ECC82/12AU7) triodes die worden aangedreven door de revolutionaire Wolfson WM8741 ultra high performance digitaal naar analoog converter.
ONTWERP van de Rega CD speler ISIS
De Isis-buis deelt dezelfde digitale en USB-secties als in de solid-state versie, maar de analoge trap is op buizen gebaseerd met passieve filtering. Deze stage maakt gebruik van twee militaire specificatie triple mica 5814A (ECC82/12AU7) triodes die worden aangedreven door de revolutionaire Wolfson WM8741 ultra high performance digitaal naar analoog converter. De uitgangsbuffer en transformatorstuurtrap maken gebruik van twee ECC88 (6DJ8/6922) triodes. Dit is, net als zijn solid-state stablemate, van een onorthodox ontwerp. Het ontwerpdoel van deze speler was om weg te blijven van de normale ontwerpbenadering van “laten we het door een buis leiden om het warm te laten klinken”, maar profiteren van industriële klepcircuits om een gearticuleerde en competente op klep gebaseerde cd-speler te maken. Voor elk onderdeel in het digitale en het analoge signaalpad is een zorgvuldige keuze gemaakt om de integriteit van het signaal te waarborgen.
Zorgvuldig ontwerp van de PCB’s zorgt voor isolatie van niet alleen de digitale en analoge secties, maar ook de motor, het display en de gebruikersinterfaceprocessor. Alle sonisch kritische elektrolytische condensatoren zijn omzeild met condensatoren van polypropyleen of polyesterfilm.
Daarnaast zijn hoogwaardige elektrolytische condensatoren omzeild met elektrolytische condensatoren van audiokwaliteit. De voedingsimpedanties in de digitaal naar analoog omzetter worden zeer laag gehouden door het gebruik van vaste polymeercondensatoren. Alle voedingen maken gebruik van op maat gemaakte Rega K-Power-afvlakcondensatoren en snelle diodes zijn overal gebruikt bij het corrigeren van de voeding.
De Isis gebruikt verbeterde en geoptimaliseerde besturingscode voor de besturing van de cd-processor en het gebruikersdisplay; dit versnelt het initialisatieproces door middel van een strakkere besturingsinterface tussen de gebruikersmicro- en cd-processor.
TECHNOLOGIE Rega Isis CD speler
De differentiële uitgang van de digitaal-naar-analoog-omzetter stuurt een differentiële (operationele) versterker aan, met een zeer bescheiden hoeveelheid feedback om de bedrijfsomstandigheden te stabiliseren. De op 5814A gebaseerde differentiële versterker, met een solid-state stroomgenerator in zijn staart, maakt optimaal gebruik van de differentiële output van de digitaal naar analoog omzetter. Dit wordt gevolgd door een passief Butterworth tweede-orde LC-filter. Ten slotte wordt dit signaal gebufferd met behulp van een ECC88-triode met lage anodeweerstand om de uitgangs- en balanceringstransformator aan te sturen.
Bij het ontwerp was men van mening dat onnodig hoge THD-niveaus de kwaliteiten van het digitale podium van de Isis onnodig zouden overweldigen. De totale THD is typisch 0,06%, wat duidelijk in gelijke volgorde is, waarbij de 2e harmonische overheerst. Dit geeft de sonische dynamiek van de kleppen zonder de sonische kwaliteiten van de digitale sectie te domineren.
Na vele uren buizenrollen, ontdekten we dat de 5814A differentiële versterkerpositie het beste was op grond van microfonie, betrouwbare werking en sonische kwaliteiten. Zowel de HT & LT voedingen zijn volledig gereguleerd en gebruiken dezelfde voedingsonderdelen als gebruikt in de solid-state Isis. Net als de solid-state analoge stage, heeft de Valve Isis zijn eigen speciale 50 VA-nettransformator, die zorgt voor galvanische scheiding tussen de digitale en analoge secties van de speler.
De Isis heeft een geïsoleerde gebalanceerde uitgang en in overeenstemming met de geest van de topologie van het klepcircuit hebben we ervoor gekozen om in deze positie een transformator te gebruiken. Deze balanceertransformator is gemaakt volgens dezelfde strenge normen als die in de Ios MC-versterker.
We hopen dat u net zoveel plezier beleeft aan dit product als wij hebben gehad bij het maken ervan.
Al deze functies komen samen om het hoogste prestatieniveau van de Isis te creëren en vormen een perfecte partner voor de Rega Osiris-versterker.
DIGITALE SECTIE
Het digitale gedeelte is blauw gedrukt en geselecteerd, met belangrijke verbeteringen aan het mechanisme, optische versterker, DSP-kern, PLL, hoofdklok en motorvoedingen. In het digitale circuit worden nog eens 10 aparte voedingsregelaars gebruikt. De motor, gebruikersinterface-processor en display hebben ook hun eigen voeding. Het digitale podium heeft ook een eigen 50 VA-transformator die opnieuw zorgt voor galvanische scheiding. Het mechanisme is gegradeerd en afgestemd op de servocircuits, om ervoor te zorgen dat de servo- en optische versterkers op hun optimale punt werken, waardoor foutcorrectie en speelbaarheid worden verbeterd.
De hoofdruimte van de optische versterker is met 10% verbeterd door de spanning in de voeding te verhogen.
DIGITAAL
Deze revolutionaire speler zit al vijf jaar in het ontwerp. Rega heeft samen met zijn ontwerppartners een zeer geavanceerde servocontroller ontwikkeld die de nieuwste signaalverwerkingstechnieken gebruikt om ervoor te zorgen dat de onbewerkte gegevens die van de schijf worden hersteld, van de allerhoogste kwaliteit zijn. Omdat onze volledig digitale servo zeer geavanceerde algoritmen kan gebruiken, wordt de laserspot in de optimale positie gehouden voor gegevensherstel in termen van focus, grootte en tracking.
EXTRA FOUTCORRECTIE
Eerdere chipsets maakten altijd compromissen op het gebied van foutcorrectie. Vroeger was het mogelijk om een goede jogweerstand of betere muzikale prestaties te hebben. De Rega-chipset zorgt voor optimale muzikale prestaties en geoptimaliseerde jog-/vibratieweerstand.
SUPERSTABIELE FASE LOCK LUS
Het hele IC wordt geklokt via een heel speciale PLL van ons eigen ontwerp. Dit zorgt voor een beter herstel van cd-gegevens en een grote verbetering van de kwaliteit van de gegevens die aan de DAC worden geleverd.
LAAG GELUID DIGITAAL ONTWERP
Bij het ontwerp van onze CPU IC hebben we er alles aan gedaan om de data- en adresbusruis tot een absoluut minimum te beperken. Dit zorgt ervoor dat de massa- en signaalverbindingen naar de DAC zo ‘schoon’ mogelijk zijn.
USB-INGANG
Maakt directe verbinding met een laptop of pc mogelijk via een USB A-B-kabel om internetradio-, MP3- of WMA-bestanden rechtstreeks vanaf uw computer te streamen via de hoogwaardige interne DAC van Isis. De USB-ingang maakt gebruik van een geïsoleerde dubbelgeklokte USB-interface, waardoor de digitaal naar analoge fase kan worden gebruikt met een computer USB-interface en zijn eigen gereguleerde voeding. De USB profiteert opnieuw van galvanische isolatie van het hoofdcircuit van de Isis-speler, waardoor de stroom van aardstromen tussen de cd en de hostcomputer wordt geëlimineerd en ruis van de computervoeding wordt geëlimineerd.
SCHIJFANALYSE
De klep Isis analyseert elke schijf op individuele basis. Tijdens de initialisatieperiode (zoals het motormanagementsysteem van een moderne auto dat de motorinstellingen optimaliseert op temperatuur, brandstofkwaliteit enz.), zal de Isis zichzelf aanpassen aan elke schijf om een optimale probleemloze aflezing te geven. Om deze reden zal de Isis vaak schijven afspelen met markeringen of krassen die andere spelers niet kunnen lezen. We hopen dat u net zoveel plezier beleeft aan dit product als wij hebben gehad bij het maken ervan.
Kenmerken:
- Discrete Class A operational amplifiers and filters
- Optimised for sonic performance
- Low noise, high drive capability and gain bandwidth
- Careful design of the PCB’s
- MP3 and WMA media capabilities
- Audio grade electrolytic capacitors
- Solid Polymer capacitors
- Rega ‘K Power’ smoothing capacitors
- Enhanced and optimised control code
- Two Burr Brown PCM 1794 digital to analogue converters, running in parallel dual mono mode
- High performance discrete Class A current to voltage amplifier
- Wide dynamic range, low distortion
- 10 separate power supply regulators are used in both the analogue and digital circuits
- 50 VA transformer
- The mechanism is graded and matched to the servo circuits
- Rega custom designed and CNC machined aluminium case work
- High quality anodised finish
- Aesthetic black chrome facia and lid
- CNC machined matching remote control
- Dimensions W 434mm x D 350mm x H 112mm
- Dimension needed to operate W 434mm x D 350mm x H 200mm
- Weight 19Kg
