ESOTERIC Grandioso T1
Prijsklasse: €75.000,00 tot €80.000,00
State of the art Reference draaitafel
Met separate voeding en Clock
Zwevend plateau
Een statement in uw set-up
Ondek meer over
ESOTERIC Grandioso T1
Beschrijving

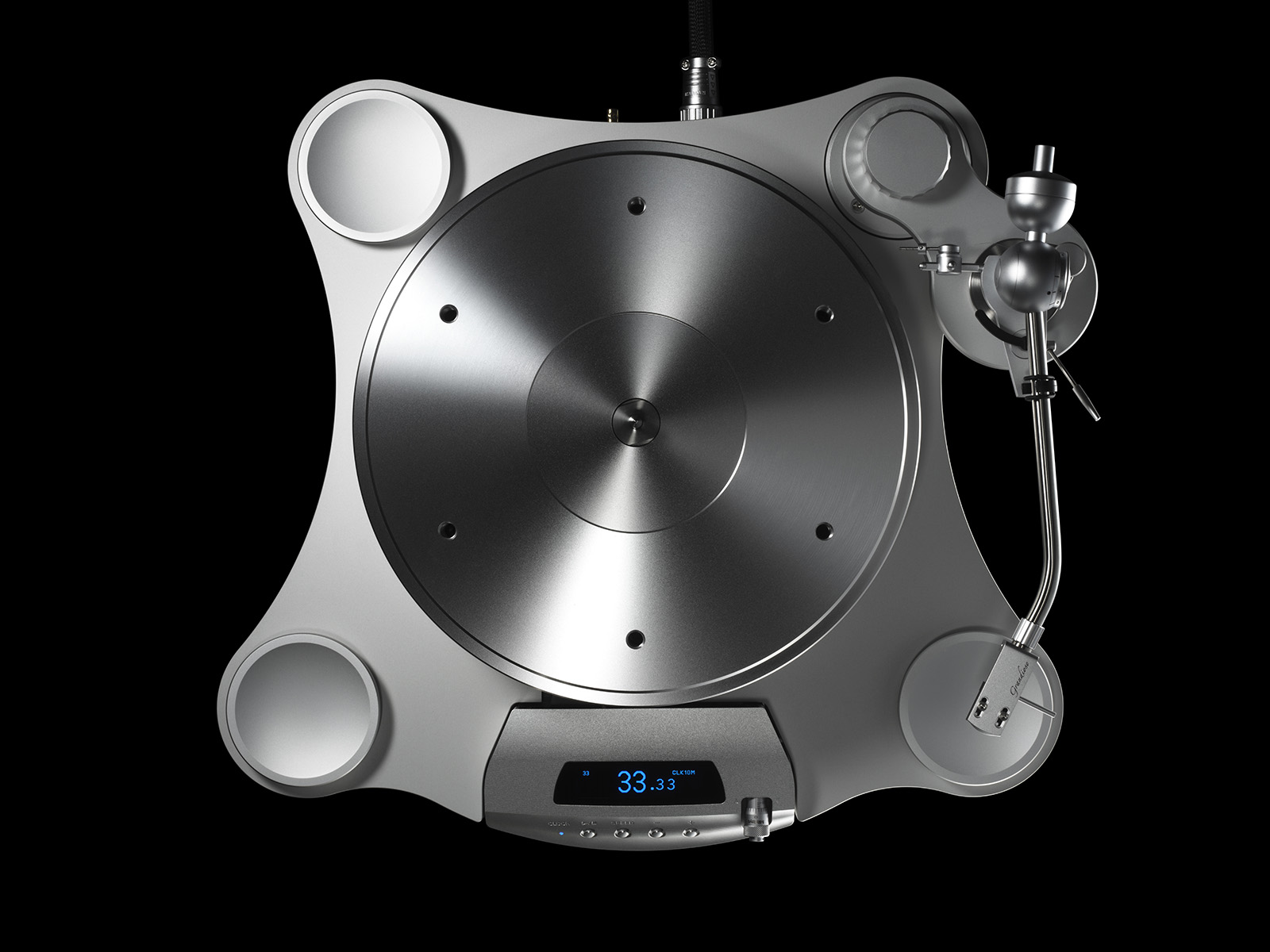

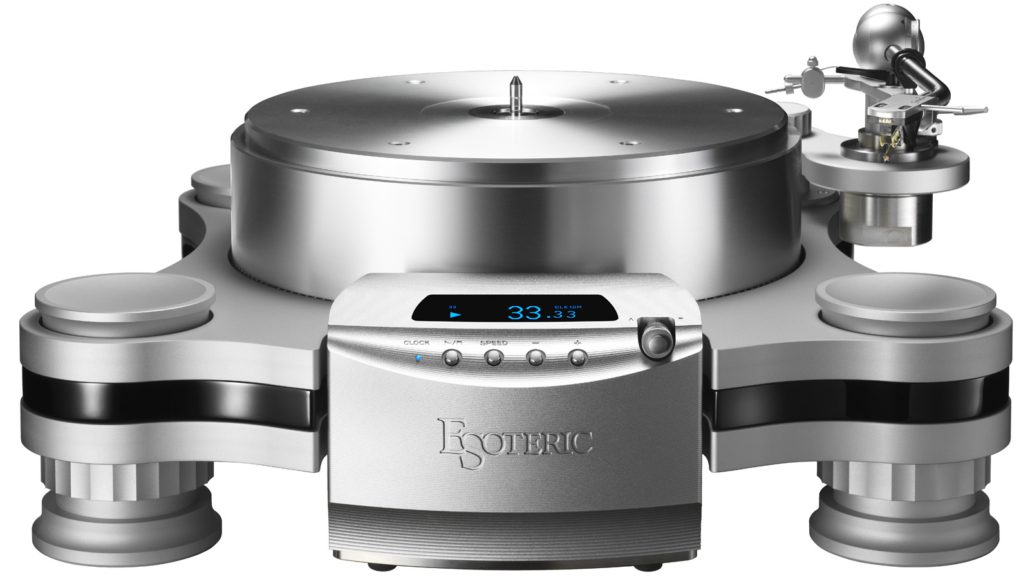

ESOTERIC Grandioso T1
De allereerste draaitafel in de geschiedenis van Esoteric, ter ere van de 35e verjaardag van de Esoterische nalatenschap. De T1 is voorzien van een gepatenteerd uniek contactvrij aandrijfmechanisme, het “Esoteric MagneDrive System”, dat inductief de rotaties van een magnetische driver en platter synchroniseert, waardoor een stille en zijdezachte rotatie wordt gerealiseerd met een buitengewoon nauwkeurige rotatiesnelheid.
In de doodse stilte van het “Esoteric Magne-Drive System”
hoor je de geluiden van een revolutie die plaatsvindt,
geschiedenis schrijvend voor het afspelen van vinyl.
Deze draaitafel – met 10MHz Clock Sync-mogelijkheid voor de motoraandrijfeenheid en 3-delige onafhankelijke chassisconfiguratie – is het hoogtepunt van Esoteric’s unieke ontwerpfilosofie en mechanische/elektronische technologie.
Technische hoogtepunten
- De Platter is vrij van trillingen.
- Absoluut nauwkeurige rotatie van het plateau, vrij van onregelmatigheden in snelheid, mogelijk veroorzaakt door mechanische contacten, zoals riem, velg of motor.
- Aanpasbaarheid van geluidskarakteristieken, door handmatig de afstand tussen het plateau en de driver te wijzigen.
- Geen zorgen over de noodzaak van vervangende riemen.
Belangrijkste kenmerken
- Esoteric’s gepatenteerde contactloze aandrijfsysteem “Esoteric MagneDrive System”
- Magne-Float-schotel vermindert de wrijving van de spindellager aanzienlijk door de effectieve massa van de schotel te verminderen van 19 kg tot ongeveer. 4kg.
- Bestaat uit 3 afzonderlijke eenheden: hoofdeenheid, motoreenheid en voedingseenheid.
- Hoogwaardige VCXO-motordriver zorgt voor nauwkeurige rotatie van de schotel.
- 10 MHz Clock Sync-mogelijkheid met de Grandioso G1X Master Clock.
- Omgekeerd lagersysteem ondersteunt een soepele rotatie van het plateau.
- De micrometerknop op het voorpaneel biedt de mogelijkheid om de geluidskarakteristieken nauwkeurig af te stemmen door de sterkte van de magnetische kracht aan te passen die van de magnetische driver op het plateau wordt uitgeoefend.
- Drielaags chassis gemaakt van aluminium en hout, regelt effectief trillingen.
- Het middenchassis is voorzien van prachtige hoog bruto pianolak.
- De isolatievoeten hebben een speciaal dempingsmechanisme dat externe trillingen elimineert.
- Twee snelheidsregeling (33/45 rpm), instelbaar met 0,1% bestelling.
- De T1 wordt aangeboden met TA-9D dynamische balanstoonarm of zonder toonarmconfiguratie.
- Optionele arm-board zorgt ervoor dat de T1 plaats biedt aan maximaal 3 toonarmen.
Klik hier voor alle Esoteric
Klik hier voor de brochure
Klik hier voor de handleiding
Een andere, bijpassende optie:
https://www.atube-highfidelity.nl/product/esoteric-grandioso-p1x-cd-speler/
Aanvullende informatie
| Keuze | Grandioso T1 zonder tonearm met basisset voor SME en Graaham Phantom, Grandioso met TA-9D tonearm, Grandioso T1 zonder tonearm met basisset voor IKEDA, Grandioso T1 zonder tonearm met basisset voor SAEC, Grandioso T1 zonder tonearm |
|---|
Merk
Esoteric
| Draaitafel sectie | |
| Rotatiesnelheid | 33 ⅓ tpm, 45 tpm |
| Instelbereik rotatiesnelheid | ±12% (stappen van 0,1%) |
| Wauw en fladdert | 0,06% of minder (WRMS) |
| Klok invoer | |
| Verbinder | BNC × 1 |
| Ingangsimpedantie | 50Ω |
| Ingangsfrequentie | 10MHz (±10ppm) |
| Ingangsniveau | 0,5 tot 1,0 Vrms (sinusgolf) |
| Toonarmsectie (TA-9D) | |
| Type | Dynamische balans |
| Totale lengte | 326mm |
| Effectieve lengte | 245mm |
| Afstand tussen de as van de toonarm en de spil | 230mm |
| Overhang | 15 ± 2 mm |
| Volg fout | +2° tot 1° 21′ |
| Bereik naalddruk | 0 tot 5 g (stappen van 0,25 g) |
| VTA hoogtebereik | 0 tot 10mm |
| Balansbereik cartridge/schaal | 6 tot 38,5 g |
| Hoofdschaal gewicht | 16,45 g |
| Algemeen | |
| Stroom | |
| Gewicht | Wisselstroom 120V, 60Hz |
| Gewicht | Wisselstroom 220 – 240V, 50Hz |
| Energieverbruik | 8W (stand-by 0,4W) |

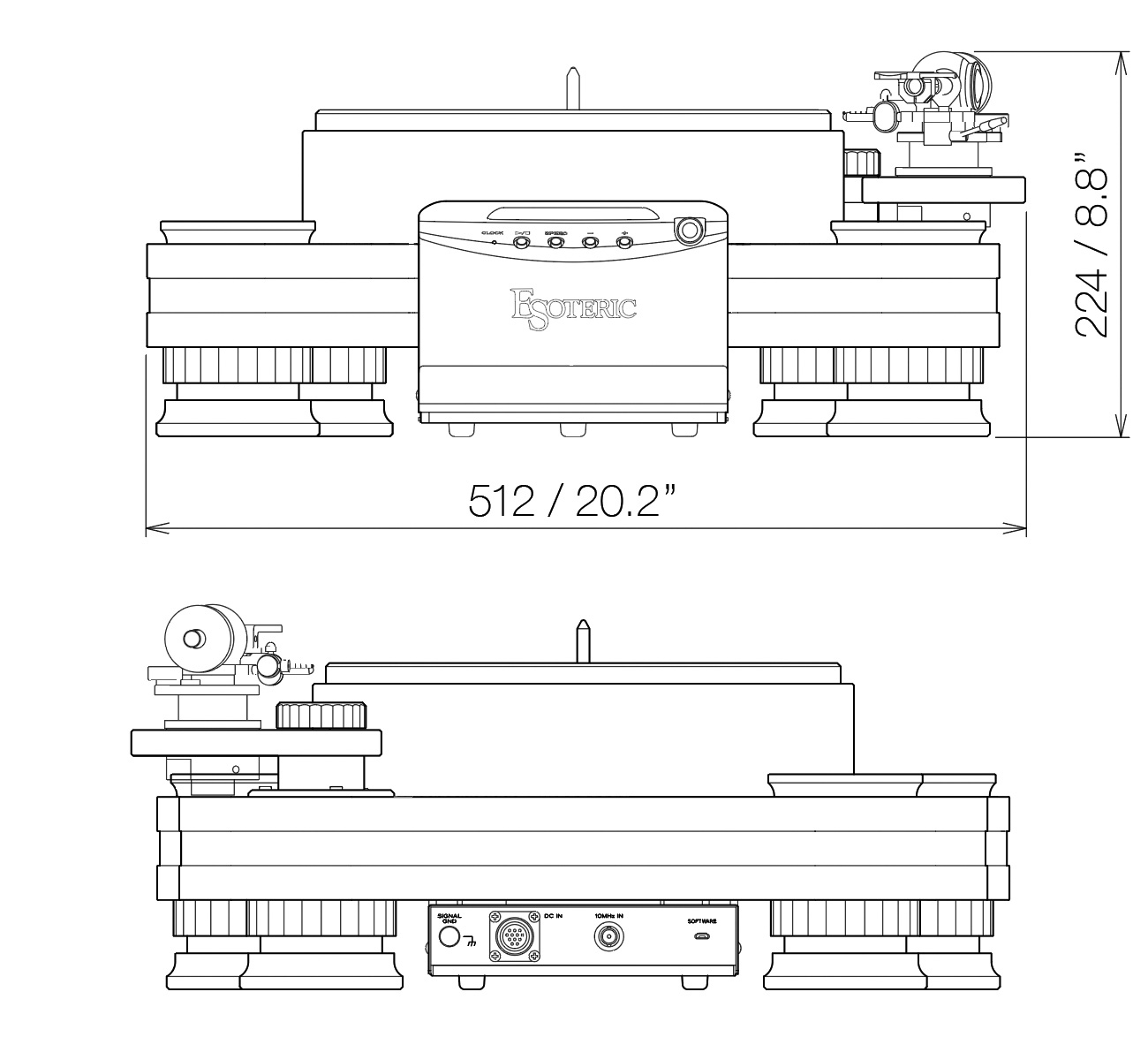

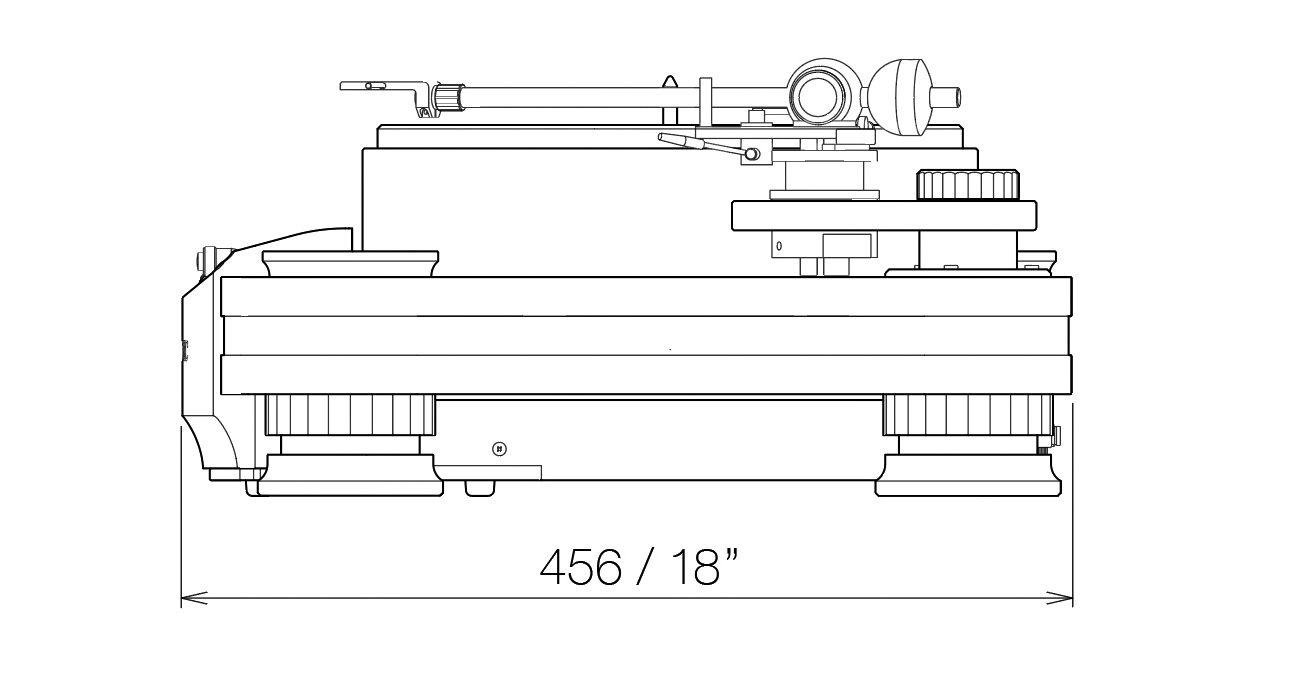

| Basiseenheid | |
| Totale afmetingen (B×H×D) | 497 × 215 × 436 mm / 19,6″ × 8,5″ × 17,2″ (inclusief uitsteeksels) |
| Gewicht | 17 kg / 37,5 lb. |
| Schotel | |
| Totale afmetingen (diameter × hoogte) | ø315,4 × 103 mm / ø12,4″ × 4,1″ |
| Gewicht | 19 kg / 41,9 lb. |
| Motorische eenheid | |
| Totale afmetingen (B×H×D) | 180 × 137 × 450 mm / 7,1″ × 5,4″ × 17,7″ (inclusief uitsteeksels) |
| Gewicht | 9 kg / 19,9 lb. |

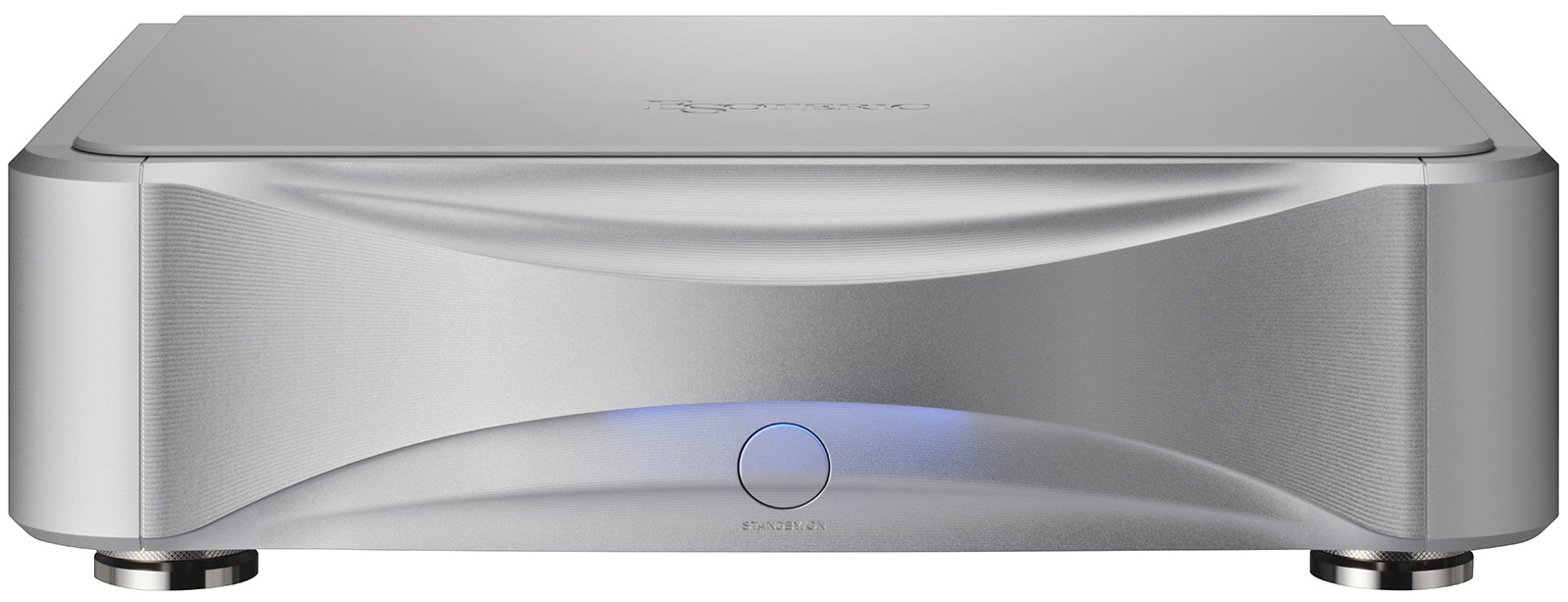

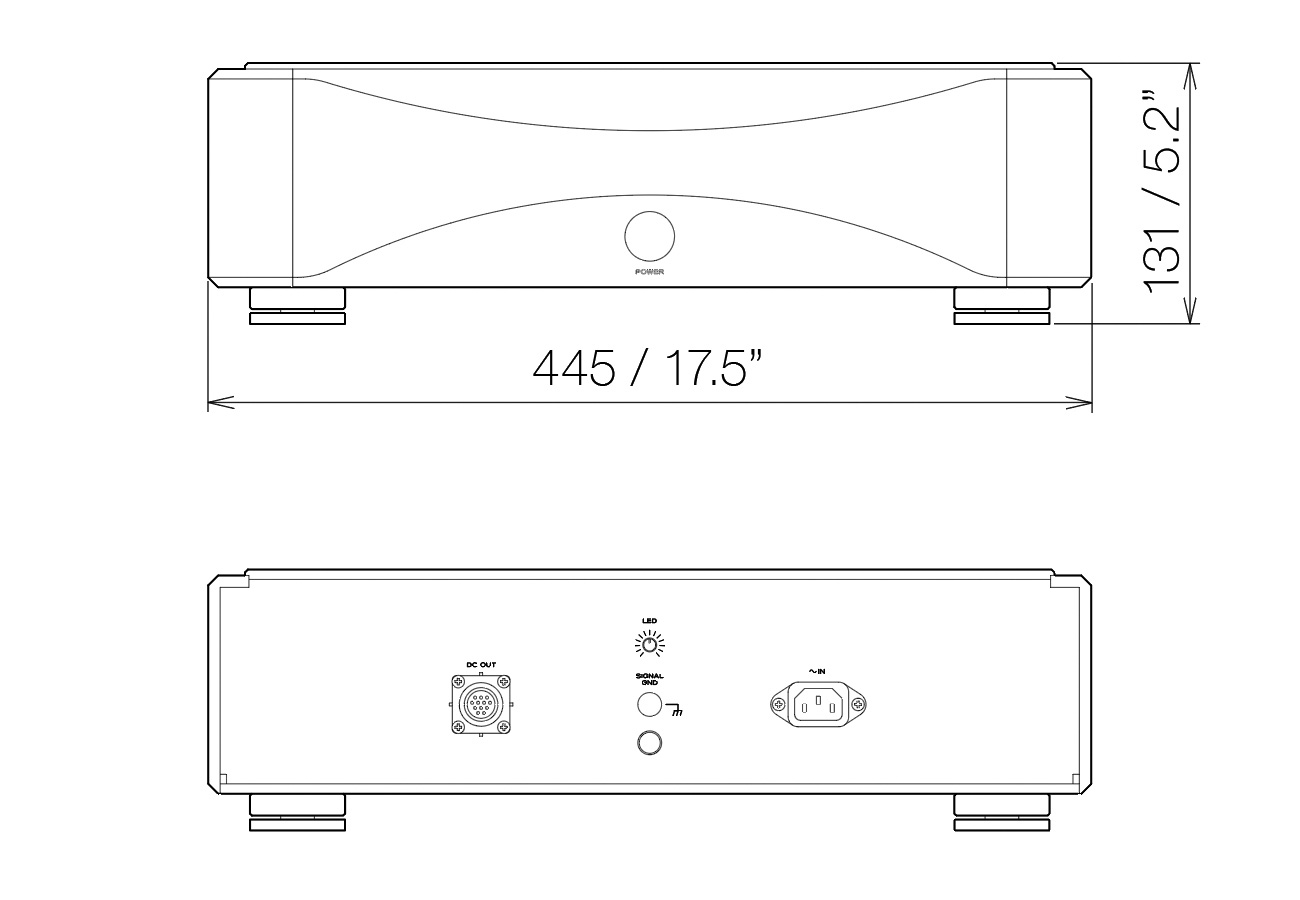

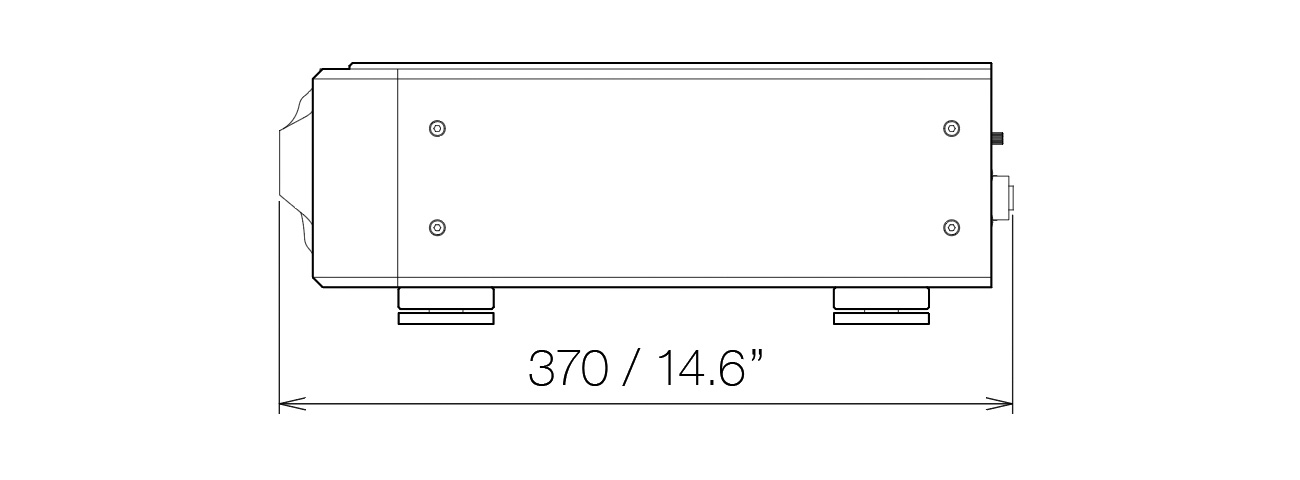

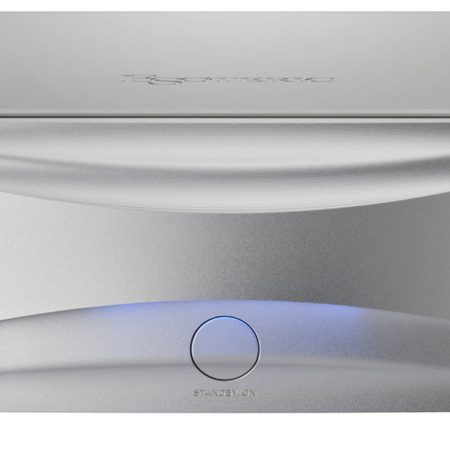

| Voedingseenheid | |
| Totale afmetingen (B×H×D) | 445 × 131 × 370 mm / 17,5″ × 5,2″ × 14,6″ (inclusief uitsteeksels) |
| Gewicht | 18 kg / 39,7 lb. |
| Meegeleverde accessoires | |
| Gereedschap installeren Afstandsblok × 1 Hoogtecontrolemeter × 1 Installeer geleiderail (L) × 1 Installeer geleiderail (R) × 1 Beschermkap hoofdeenheid × 1 Draaiplateau × 1 DC-netsnoer× 1 Netsnoer × 1 Vilten matten (voor voedingseenheid) Handgrepen × 2 Gebruikershandleiding × 1 Toonarm TA-9D × 1 (niet beschikbaar op het model zonder toonarm) Gebruikershandleiding voor TA-9D × 1 (niet beschikbaar op het model zonder toonarm) Armbasis × 1 (niet beschikbaar op het model zonder toonarm) |
* Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Het Esoteric MagneDrive-systeem (Japans octrooi nr. 6501130)
is een contactloos aandrijfsysteem voor draaitafels dat gebruik maakt van magnetische kracht voor rotatie.
Om de filosofie van “Realisatie van Master Sound in analoge weergave” te verwezenlijken,
duurde het meer dan vijf jaar vanaf de start van het project
tot de verwerving van het patent en de commercialisering ervan.
Aan het einde van de aandrijfmotor is een “Magnetic Driver” in de vorm van een meelooprol gemonteerd.
De zijkanten zijn gemagnetiseerd zodat de S- en N-pool afwisselend zijn uitgelijnd.
Het plateau zelf is van niet-magnetisch aluminium, maar een zachtijzeren “inductiewiel”
in de vorm van een flitser is aan de onderkant van de kant tegenover de driver gemonteerd
en is gemagnetiseerd.
de platen roteren synchroon, soepel en contactloos
dankzij magnetische kracht.
Nieuw ontwikkeld contactloos aandrijfmechanisme
Japans octrooi nr. 6501130
Het principe van roterende werking door magneet en tanden
De hierboven getoonde positie is stabiel en wordt stationair. (De gele stippellijn is de magnetische flux)
De magnetische flux probeert het kortste magnetische pad door dit gebogen gedeelte te vormen.Terwijl de magneet draait, probeert de magnetische flux die door het wiel stroomt terug te keren naar het stabiele punt, waardoor het wiel gaat draaien. Dit is het overgedragen koppel.
Extreem stille rotatie
Voor het afspelen van vinylplaten, waarbij trillingen van grammofoonplaten in de orde van grootte van microns worden opgepikt
en omgezet in audiosignalen,
is het elimineren van door motoren gegenereerde trillingen van essentieel belang voor de reproductie van meesterlijk geluid.
Het Esoteric MagneDrive-systeem is vrij van motortrillingen door de krachtoverbrenging
van de motor naar het plateau contactloos te maken, waardoor een kristalhelder geluid wordt verkregen.
Plateau met Magne-Float systeem
Het plateau is een ontwerp met een hoge massa van 19 kg, vervaardigd uit een aluminium blok.
Het Magne-Float-systeem vermindert de belasting op het lager tot ongeveer 4 kg
en draagt bij aan een stille rotatie door zowel zijdezachte rotatie
met hoge rotatietraagheid als een verminderd wrijvingsniveau op een ideale manier te bereiken. Bovendien
worden omgekeerde lagers gebruikt om het draaipunt van de plaat dichter
bij het oppervlak van de vinylschijf te brengen en de rotatiestabiliteit te vergroten.
Het plateauoppervlak, dat gericht is op een mooi uiterlijk,
wordt in het laatste proces één voor één zorgvuldig afgewerkt door bekwame vakmensen
om de gladheid van het oppervlak te vergroten en een prachtig draaipatroon te creëren dat lijkt op handwerk.
Nauwkeurige synchrone rotatie
Samen met de contactloze trillingsisolatie
is een van de grootste voordelen van het MagneDrive-mechanisme de nauwkeurige rotatienauwkeurigheid van het plateau.
Magnetische driver en schotel – deze twee componenten, zoals twee tandwielen van verschillende grootte,
draaien altijd precies in een constante verhouding.
Zolang de magnetische synchronisatie wordt gehandhaafd, zijn er geen snelheidsschommelingen
en geen factoren die snelheidsafwijkingen kunnen veroorzaken, zoals riemrek,
mechanische nauwkeurigheid van spanrol of riemschijf, enzovoort.
Aangezien dit mechanisme de enige echte wet van de fysica “reductieverhouding” (overbrengingsverhouding in versnellingen)
van de twee componenten volgt, handhaaft het plateau een constante en nauwkeurige rotatiesnelheid
onder alle omstandigheden. Om deze schoonheid van het mechanisme te maximaliseren, wordt de rotatiesnelheid geregeld
door de huidige golfvorm van de motor rechtstreeks te regelen met een zeer nauwkeurige processor,
in plaats van een conventionele servo te gebruiken om de rotatie van het plateau te corrigeren, wat resulteert
in een natuurlijk geluid vrij van de fluctuatie dat wordt vaak geassocieerd met luscorrectie.

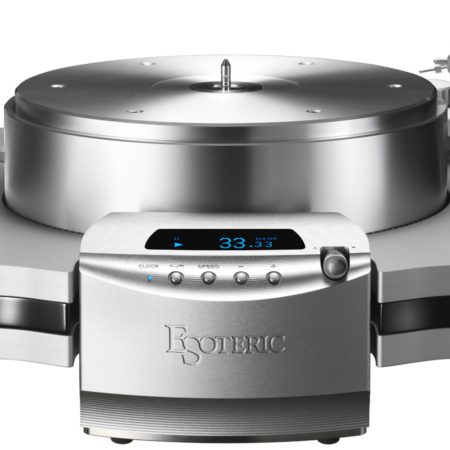

Een motoreenheid met het beste van esoterische technologie
De motoreenheid, die de precieze rotatie van de magnetische driver regelt, is het hoogtepunt
van Esoteric’s opgebouwde mechanische en circuittechnische expertise.
De motoreenheid is geïsoleerd van de hoofdeenheid en wordt grondig gecontroleerd
door montage op een zwaargewicht 6 mm dik messing bodemchassis.
Het motorstuurcircuit maakt gebruik van een zeer nauwkeurige 10 MHz-klok om nauwkeurig de aandrijfgolfvormen te genereren
die de motoren aandrijven.
Bovendien wordt de overdracht van ongewenste trillingen naar de motorunit geminimaliseerd door extreem zuivere gelijkstroom te leveren vanuit een onafhankelijke voedingseenheid.
10 MHz hoofdkloksynchronisatie gereed
De motorunit is voorzien van een externe 10MHz klokingang. De geluidskwaliteit kan
verder worden opgewaardeerd door de Grandioso G1X-hoofdklokgenerator (afzonderlijk verkrijgbaar) aan te sluiten
om een klok met een hogere precisie aan de motordriver te leveren.
Aanpassing aandrijfkoppel per micrometer
Directe aandrijving, vrijloopaandrijving en riemaandrijving… Het MagneDrive-systeem is het ideale aandrijfmechanisme
dat de voordelen van directe/vrijloopaandrijving combineert met zijn krachtige en nauwkeurige toonhoogte,
terwijl de soepele rotatie van de riemaandrijving en flexibiliteit
in toonaanpassing behouden blijft bovenop deze voordelen.
Door aan de micrometerknop aan de voorkant van de motorunit te draaien,
kan de afstand tussen de motordriver en het plateau (transmissiekoppel) worden gewijzigd om
het geluid aan te passen aan uw voorkeur, van krachtige tot zachte tonen, terwijl u naar muziek luistert.
Relatie tussen afstand en aandrijfkoppel
Aangezien de magnetische kracht omgekeerd evenredig is met het kwadraat van de afstand,
kan een zeer kleine verandering in de afstand het transmissiekoppel drastisch veranderen. Wanneer de driver en het plateau
het verst van elkaar verwijderd zijn (+1,0 mm), wordt het koppel gereduceerd tot -57% en kan het transmissiekoppel
precies en vrij worden gewijzigd tijdens het spelen met de micrometerknop.
Meer voordelen…
In tegenstelling tot andere draaitafelmechanismen, elimineert het MagneDrive-systeem
de vervanging van een aandrijfriem en minimaliseert het onderhoud dankzij verminderde slijtage van onderdelen,
waardoor een langdurig geluid van hoge kwaliteit wordt gegarandeerd.
Elegantie in prestaties
In de richting van het enige echte doel van ons ontwerp, “Reproducing the Master Sound”,
regelt het T1-chassis optimaal alle trillingen die de geluidskwaliteit beïnvloeden.
Het T1-chassis is mechanisch ontworpen als een F1-racewagen,
met de balans tussen stijfheid en flexibiliteit tot het uiterste gedreven.
De elegante en zuivere vorm getuigt van zijn hoge mate van perfectie.
3-laags onderstel van aluminium en hout
Het sierlijk gebogen, fascinerende chassis is het hoogtepunt van Esoteric’s
traditie van machinebouw. Er wordt gebruik gemaakt van een driedubbele laag hout ingeklemd
tussen dikke aluminiumlagen.
De toonarm is op de bovenste laag gemonteerd en de spilconstructie en isolatievoeten
zijn op de onderste laag gemonteerd.
Daartussen is een houtlaag (mid-chassis) met een hoog intern verlies geconfigureerd om wederzijdse trillingsoverdracht
tussen de toonarm en het plateau te voorkomen, wat resulteert in een kristalheldere geluidskwaliteit.
Het houten middenchassis isoleert niet alleen trillingen, maar geeft de T1 ook de mogelijkheid
om muziek uit te drukken met een uitstekende toonbalans, die doet denken aan de originele mastertapes,
dankzij het rijke midden- en lage frequentiebereik van het materiaal.
Prachtig hoogglans pianofinish middenchassis
Het houten middenchassis heeft een hoogglans pianolak die meerdere lagen
verf- en polijstprocessen heeft ondergaan. We wilden het hoogste textuurniveau dat past bij
een innovatieve draaitafel. Het oppervlak is zo glad als nat, een glanzende, gitzwarte glans zonder verblinding.
De diepte van zijn uiterlijk, organisch alsof het is vervaardigd, contrasteert dynamisch met de functionele,
industriële aluminiumlagen van moderne architectuur, waardoor het plezier van het bezit van de T1 nog verder wordt vergroot.

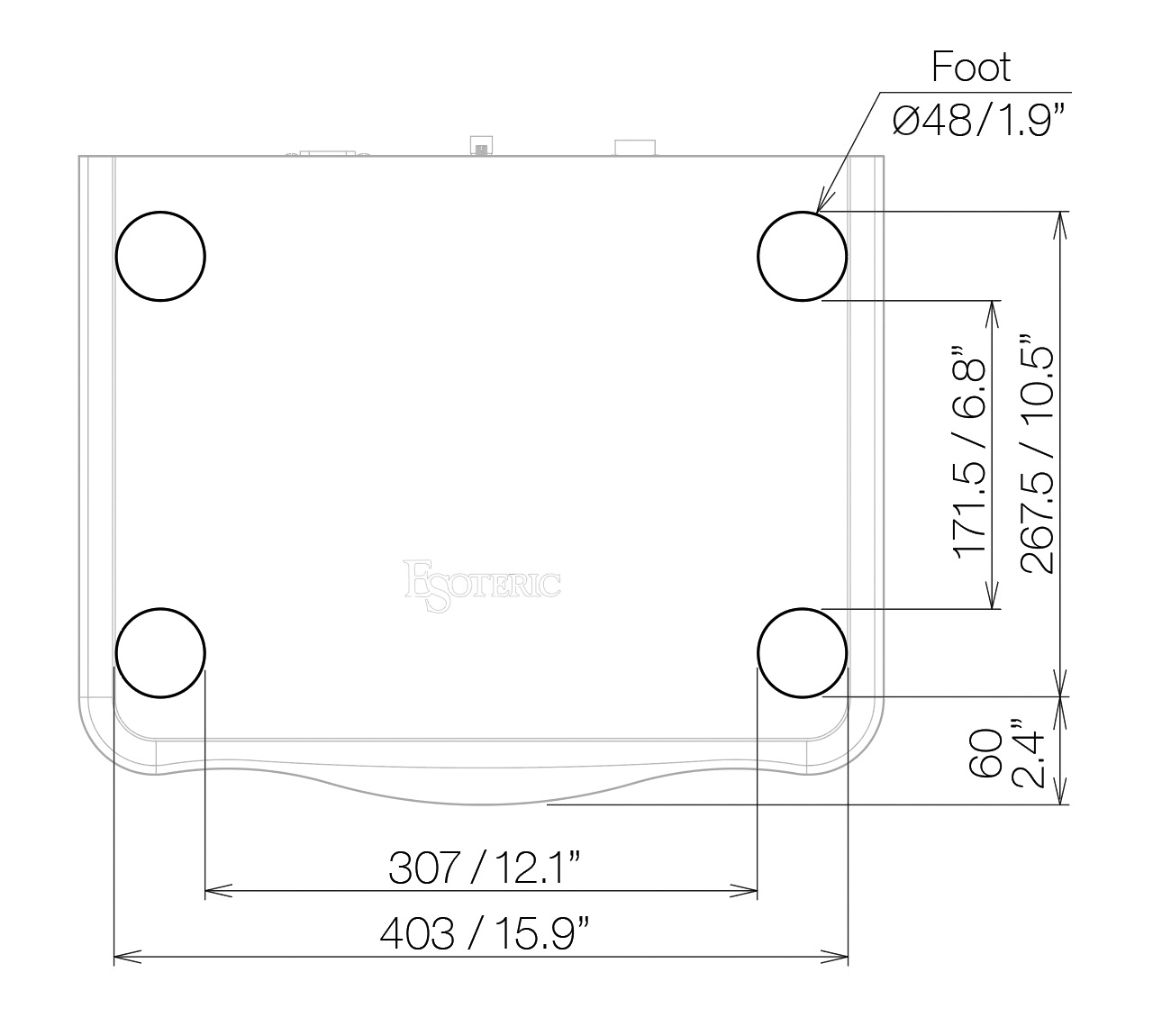

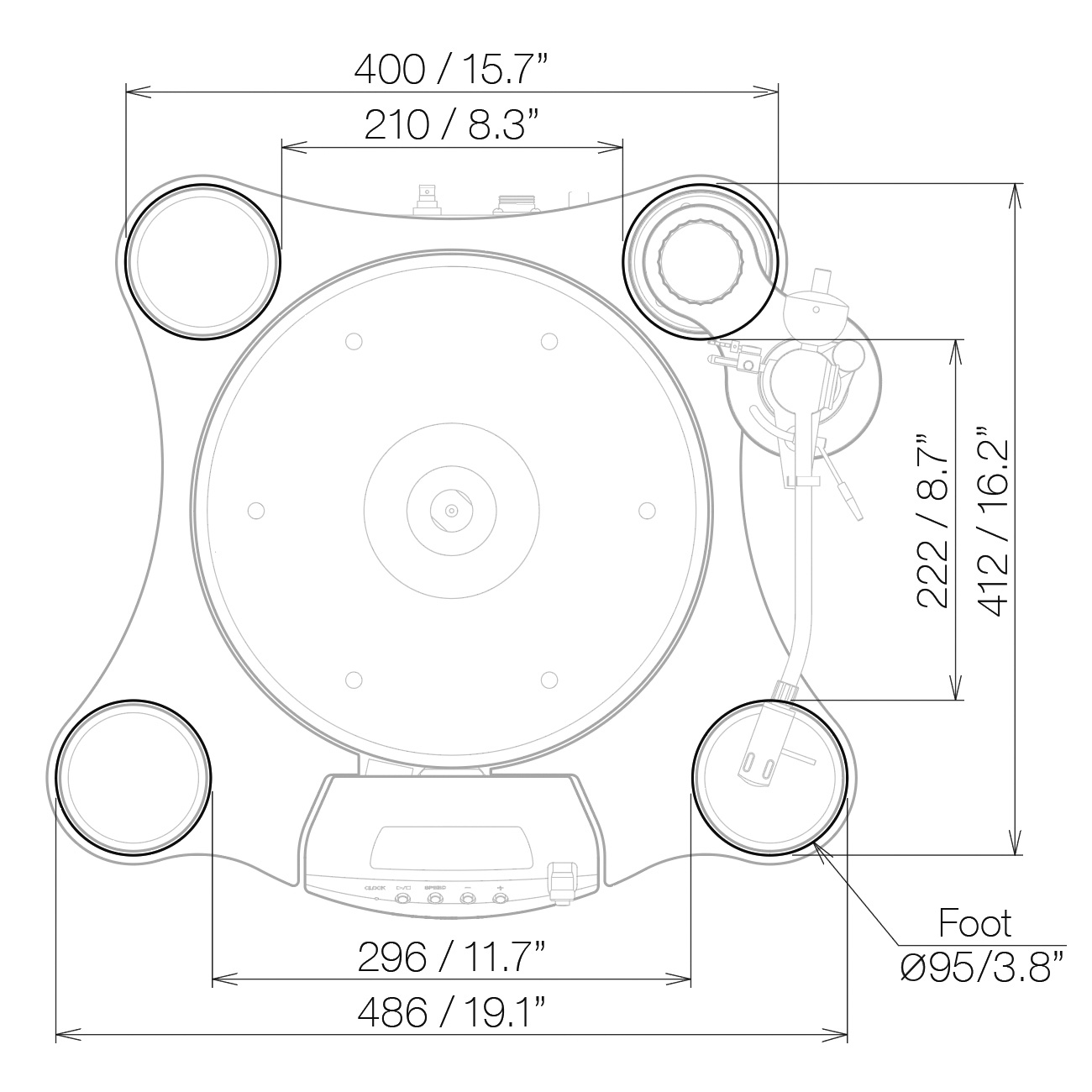

Isolatievoet met speciale demperstructuur
De isolatievoet van Esoteric maakt gebruik van een hybride structuur van spiraalveren en speciale demperhars,
die uiterst effectief is voor zeer lage frequenties en een korte dempingstijd heeft
(ongeveer 0,5 seconden), wat een extreem superieure trillingsisolatie biedt,
terwijl een conventionele zwevende draaitafel met een spoel veersysteem is zeer effectief in het blokkeren van
zeer lage frequenties die feedback veroorzaken, maar het duurt een bepaalde tijd voor trillingsdemping.
Kenmerkend voor de Hybride Isolatievoet
De Esoterische hybride demper stopt de trilling na een dempingstijd van ongeveer 0,5 seconden (ongeveer een halve cyclusamplitude).
Terwijl conventionele spiraalveren en rubberen dempers moeite hebben met het absorberen van trillingenbij bepaalde frequenties (trillingssnelheid) en lang blijven hangen,
kunnen esoterische hybride dempers gemakkelijk trillingen absorberen en convergeren voor een breed scala aan trillingen.
Elegantie in prestaties
Uitgerust met dynamisch gebalanceerde toonarm TA-9D.
Armloze configuratie is beschikbaar.
De TA-9D is gebaseerd op Ikeda Sound Labs.’ IT-345, in de lijn van Fidelity Research’s
beroemde FR-64 die wereldwijd zeer geprezen is sinds de hoogtijdagen van analoge audio.
De TA-9D maakt gebruik van een dynamisch balanssysteem dat bestand is tegen excentriciteit
en kromtrekken van platen en een stabiele aflezing mogelijk maakt. Het dynamische balanssysteem heeft
een laag zwaartepunt en een dikke kerntoon, terwijl de roestvrijstalen toonarmpijp ingelegd
met messing en aluminium de stijfheid verhoogt en de vibratiemodi optimaliseert.
De interne bedrading is gemaakt van 6N (99,9999%) +4N zeer zuivere hybride koperdraad,
en dankzij de VTA-hoogte kan de hoogte van de arm (VTA) worden aangepast tijdens het afspelen van platen.
T1 is ook verkrijgbaar in armloze (AL) configuratie, zodat klanten armen naar eigen keuze kunnen kiezen.
Bovendien kunnen tot drie armen* worden toegevoegd met de optionele armbasiskit.
* De TA-9D kan maximaal twee extra armen hebben (maximaal twee armen), exclusief de armstijl aan de linker voorzijde.De positie van de armsteun en het aantal toe te voegen armen kan beperkt zijn, afhankelijk van de vorm van het armbevestigingsgebied, enz. Neem contact op met onze distributeurs als u andere armen wilt toevoegen.
Armbasisset (afzonderlijk verkrijgbaar)
AB-T1SM1Compatibele toonarm
- MKB (9, 10, 12 inch)
- Graham Phantom (9, 10, 12 inch)
AB-T1KD1Compatibele toonarm
- Ikeda (9, 12 inch)
compatibel met of zonder VTA-verhoging.
AB-T1SC1Compatibele toonarm
- SAEC WE-4700
De Grandioso T1 biedt plaats aan maximaal drie toonarmen door gebruik te maken van de armbasiskit.
De TA-9D en SME/Graham Phantom 10″ toonarmen kunnen niet op de armpost linksvoor worden geïnstalleerd.
De positie van de armposten en het aantal te installeren armen kan beperkt zijn vanwege de vorm van het armmontagegedeelte , enz. Neem contact op met onze geautoriseerde distributeurs als u van plan bent om arm(en) van andere fabrikanten te installeren.
Een optionele armbasisset is vereist op het armloze model. Als u deze niet ziet in de lijst met compatibele toonarmen, aangepaste ontwerp bestelling is beschikbaar.
Voedingseenheid voor motor
De voedingseenheid voor de motor is geïsoleerd van de motor en levert een
zeer zuivere en krachtige stroom. Een speciale extra grote ringkerntransformator
is ondergebracht in een afzonderlijke eenheid. De voeding voor de werking wordt aangedreven
door een R-core voedingstransformator die los staat van die voor de motor.
De behuizing, die stijfheid vereist, is gemaakt van aluminium en is absoluut niet-resonant,
terwijl het bovenpaneel, dat trillingsvrij moet zijn voor een open geluid,
een semi-zwevende structuur heeft en de isolatievoeten met een speciale structuur vermindert
mechanische belasting en verbetert de geluidskwaliteit.
Draaitafel blad
Het draaitafelblad is na uitgebreide luistertests geselecteerd uit een verscheidenheid aan materialen
om elke verkleuring van de toon van de T1 te elimineren en een functie na te streven
om het kostbare vikyl-schijfoppervlak tegen krassen te beschermen.
In combinatie met de T1 wordt een vel “WASHI” , een traditioneel Japans papiermateriaal
met de meest neutrale toon gebruikt.
GALERIJ
_front_top.jpg)
_right_angled.jpg)
_top.jpg)
_top_tri-arms.jpg)
Lijst met onderscheidingen
 |
Ongen Shuppan Publising Co., Ltd. Audio Excellence 2023 Gold Prize |
 |
Stereogeluid Publishing Inc. Stereogeluid Grand Prix 2022 Grand Prix |
Dimensies
1_e.jpg)
2_e.jpg)
1_e.jpg)
2_e.jpg)
eenheden: mm/inch
Voet posities
_e.jpg)
_e.jpg)
eenheden: mm/inch
Enkel ingelogde klanten die dit product gekocht hebben, kunnen een beoordeling schrijven.
Ervaar onze luisterkamer
Stap binnen in een omgeving waar geluid tot leven komt. In onze speciaal ontworpen luisterkamer ervaart u high-end audio zoals het bedoeld is: puur, gedetailleerd en meeslepend. Wij nemen de tijd om samen met u de perfecte set samen te stellen, volledig afgestemd op uw persoonlijke smaak en luistervoorkeur.
Of u nu op zoek bent naar ultieme precisie of warme, muzikale klanken hier ontdekt u wat écht mogelijk is.
Of u nu op zoek bent naar ultieme precisie of warme, muzikale klanken hier ontdekt u wat écht mogelijk is.
Beoordelingen
Er zijn nog geen beoordelingen.
