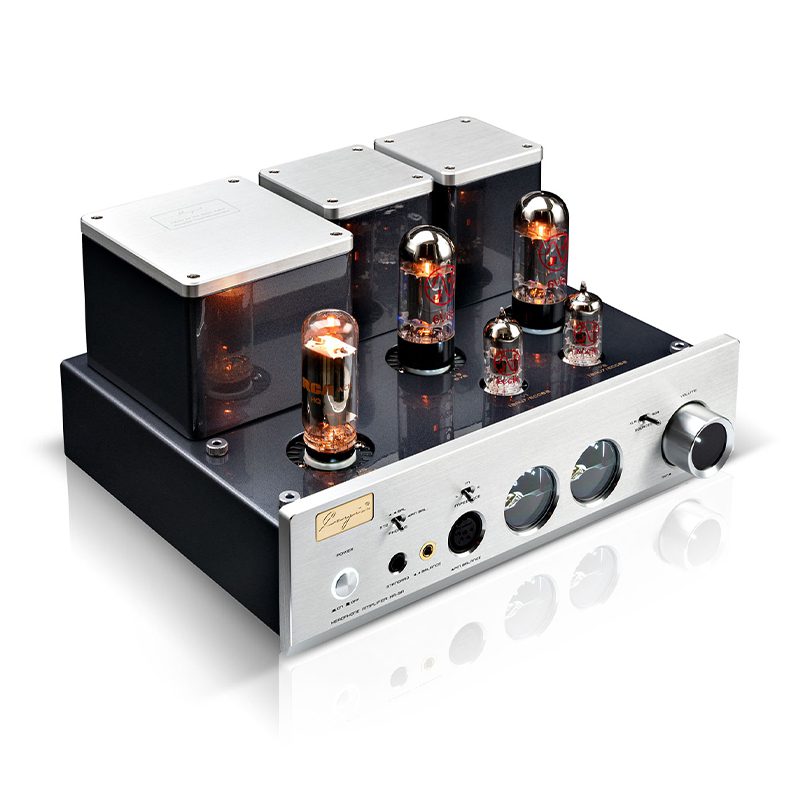

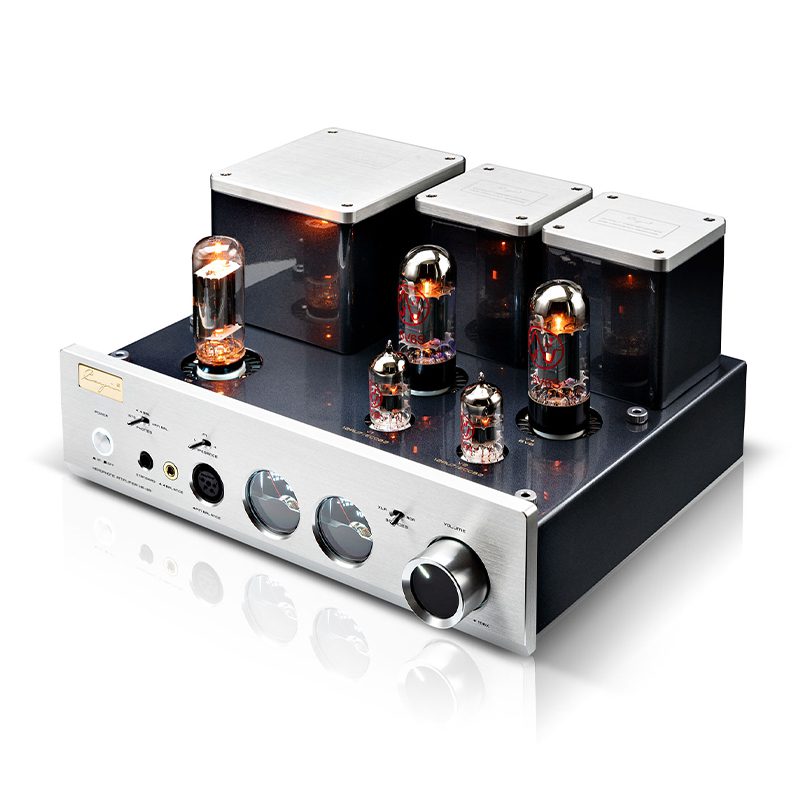

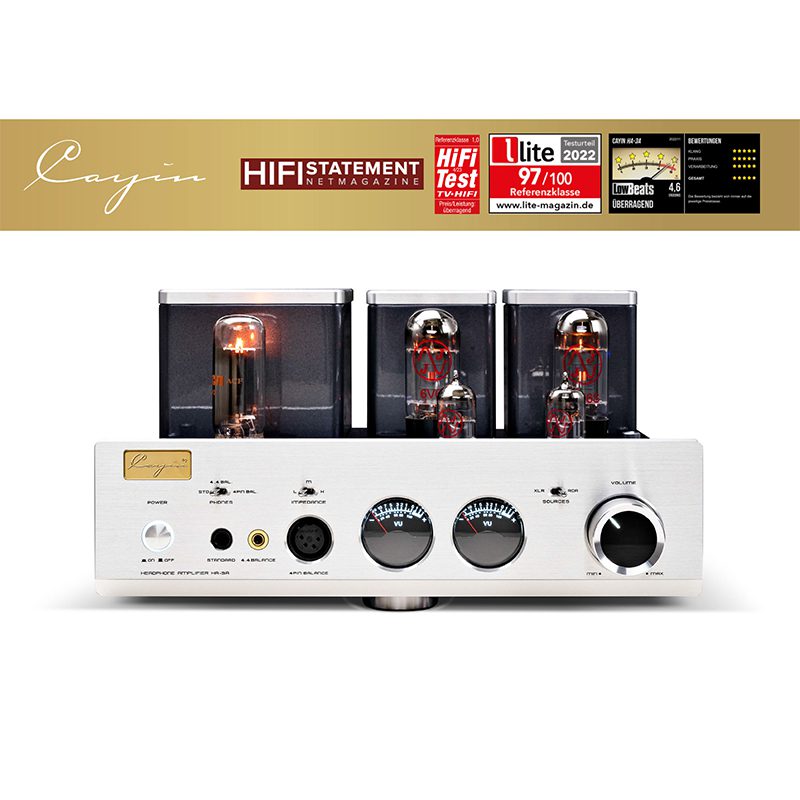

Cayin HA-3A Headphone Amplifier

De Cayin HA-3A is een Single Ended klasse A hoofdtelefoonversterker. Uniek in dir formaat, met XLR gescheiden pad en een onweerstaanbaar design.

Wanneer een voortreffelijk ontwerp wordt bereikt door eersteklas techniek,  wanneer esthetiek wordt ondersteund door een rigoureuze productie. Met de HA-3A hoofdtelefoonversterker met vacuümbuis kun je genieten van je geliefde muziek via een hoofdtelefoon of oortelefoon naar keuze in een toegewijde, boeiende en toegeeflijke toevluchtsoord.

De HA-3A ziet er misschien compact en eenvoudig uit, maar Cayin heeft onze vermaarde techniek, decennialange productie van audioapparatuur en zorgvuldig geselecteerde prestatiegerichte
componenten ingezet om dit mogelijk te maken.

HA-3A Schone stroom met minimale interferentie

HA-3A gebruikt een RCA 22DE4 als gelijkrichterbuis, een van de beste versies van 22DE4 die op de buizenmarkt verkrijgbaar is. Tijdens het converteren van inkomende stroombron naar DC

stroom de 22DE4 gelijkrichterbuis minimaliseert interferentie en levert schone stroom aan het versterkingscircuit.

De HA-3A gebruikt als drivers een Matched pair 12AU7 (ECC82) en als uitgangsbuizen is gekozen voor een matched pair 6V6S van JJ

De HA-3A vacuümbuisversterking is ontworpen als een 2-traps enkelzijdig circuit. De 12AU7/ECC82 driverbuizen versterken de spanningsniveau van het inkomende audiosignaal zodat:

de 6V6S-uitgangsbuizen zullen hun versterking uitvoeren in een zeer lineaire toestand. Single-ended circuitontwerp geeft de gewilde fijne toon van uw vacuümbuizen weer zonder enige interfentie.

Single-ended gebruikt matched pair in plaats van matched quad-set buizen, u kunt genieten van meer flexibiliteit bij het rollen van buizen.

Transformator-gekoppeld, gebalanceerd aangedreven

De 6V6S-uitgang drijft een paar eigen uitgangstransformatoren aan die single-ended

en gebalanceerd ondersteunen hoofdtelefoon uitgangen. De secundaire wikkeling van de uitgangstransformator zorgt voor een alternatieve fase en vormt een gebalanceerde output, maakt een gebalanceerde driver mogelijk vanaf een single-ended  vacuümbuisversterkingscircuit.

Zowel single-ended als gebalanceerde hoofdtelefoons zijn  “originele” uitgangen van de transformatoren.

Ouput

Cayin haar technici hebben de output van de HA-3A geoptimaliseerd
om de hoofdtelefoonbelasting aan te kunnen volgens drie
hoofdtelefoonimpedantie-instellingen:
Laag: 8Ω ~ 64Ω
Medium: 65Ω ~ 250Ω
Hoog: 251Ω ~ 600Ω

Zorgvuldig geoptimaliseerde
hoofdtelefoonuitgangen

6,35 mm enkelzijdig
4,4 mm gebalanceerd
4-pins XLR gebalanceerd

De 4-pins XLR-uitgang is een volledig opgehaalde uitgang, maar de 4,4 mm-uitgang is geoptimaliseerd voor een breder scala aan hoofdtelefoons, inclusief draagbare hoofdtelefoons met een hoge gevoeligheid.

Het chassis en de transformatorpotten worden behandeld door ons eigen 14-rondes van knutselproces bestaande uit krassen, spuiten, schuren en bakken. De hoogglans eindafwerking zorgt voor een verfijnde en delicate textuur en beschermt de versterker tijdens jarenlang gebruik.

Gebalanceerd (XLR) en Single-ended (RCA) om een ​​verscheidenheid aan ingangen te dekken.

Gebalanceerde invoer gaat door een paar invoertransformatoren  , de + en – halve cyclus worden samengevoegd tot  een enkelvoudig signaal.

Tijdrovend, kortste signaalpad, beter  aandacht voor detail, het hele circuit is met de hand bedraad door bekwame vakmensen. Implementeer circuitontwerp met een hoog niveau van

transparantie en verfijning, verbetert algehele efficiëntie en geleidbaarheid

Transformatoren

Cayin ontwerpt, windt en gebruikt altijd hooginductieve, zeer efficiënte stroomtransformatoren in onze producten.

Versterkend afschermingsontwerp minimaliseert interferentie  en ruis en zorgt ervoor dat HA-3A in de beste staat werkt.

Hoogwaardige 50KA * 2 Dual Unit gladde  potentiometer van ALPS biedt duurzame,  zeer nauwkeurige volumeregeling met uitstekende  operationele eigenschappen

Speciale afscherming en anti-shock ontwerp verwijdert microfonie effectief.

Speciale afscherming en anti-shock ontwerp verwijdert
microfonie effectief.

.

Cayin CS-HA-3A
